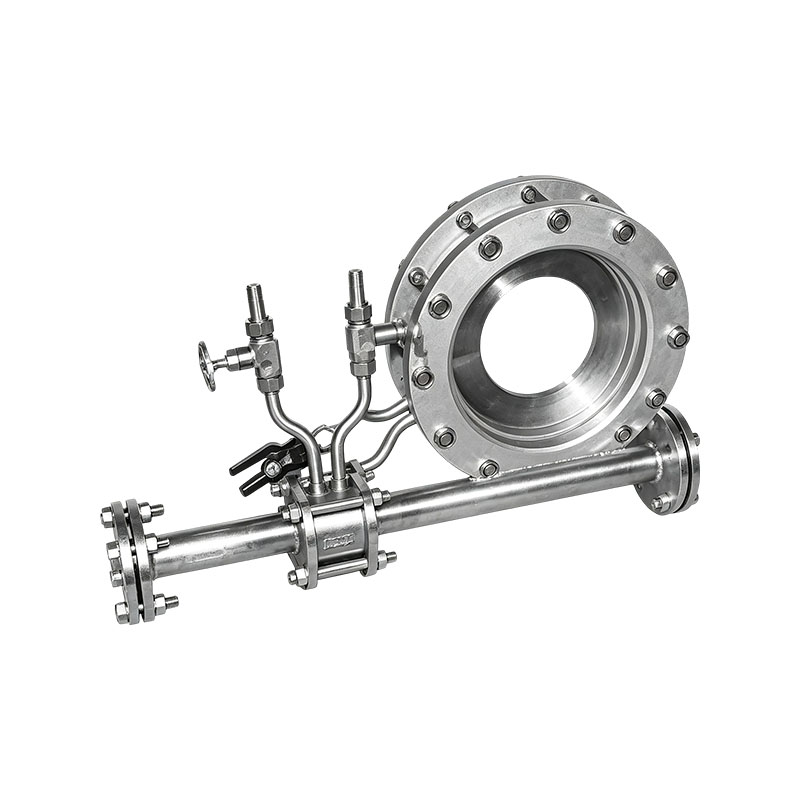

Is méadair sreabhadh brú difreálach iad na méadair sreafa Orifice, rud a léiríonn na feistí tomhais sreafa is mó a bunaíodh go stairiúil i dtáirgeadh tionsclaíoch. Léiríonn siad cineálacha éagsúla, teicneolaíocht aibí, agus iarratais fhorleathan.
Gnéithe Táirge:
1. Struchtúr simplí, suiteáil éasca, oibriú iontaofa, costas íseal, agus cruinneas áirithe
An féidir freastal ar riachtanais na táirgeachta tionsclaíochta.
2. Le stair fhada, sonraí turgnamhacha saibhir agus iontaofa, agus dearadh agus próiseáil chaighdeánaithe
Is é an caighdeán idirnáisiúnta le haghaidh feistí throttling caighdeánach (plátaí orifice, soic, agus Venturi).
ISO 5167, agus tá sé athbhreithnithe arís agus arís eile. Chomh fada agus a dheartar agus a phróiseáiltear na comhpháirteanna throttling de réir na gcaighdeán,
Tá gá le calabrú sreafa fíor chun an raon neamhchinnteachta a chinneadh.
3. Tá an pláta orifice caighdeánach oiriúnach do thrastomhas 50~3000mm, le β de 0.2~0.75.
4. Tá an nozzle caighdeánach oiriúnach do thrastomhas 50~500mm, le β de 0.2~0.8.
5. Tá an nozzle muineál fada oiriúnach le haghaidh trastomhas 50- 630 mm, le β de 0.2-0.8.
6. Próiseáil mheicniúil ar fheadán Venturi le trastomhas 50- 250 mm agus luach β de 0.2-0.75.
7. Pláta iarainn táthaithe garbh le trastomhas feadán Venturi de 200- 1200 mm agus luach β de 0.2-0.70.
8. Tá trastomhas an fheadáin Venturi garbh-theilgthe 100-800 mm, le luach β de 0.2-0.75.
9. Tá trastomhas an nozzle Venturi 65- 500 mm, le luach β de 0.316-0.775.
10. Trastomhas pláta poll cruinn 1/4 ≤ 500mm, is é β 0.245~0.6.
11. Is é ≤ 500mm trastomhas an phláta orifice daonra cónúil, agus is é β 0.1 ~ 0.316.
12. Tá trastomhas an phláta orifice dúbailte 40-100 mm, agus β 0.2-0.75.
13. Tá trastomhas an phláta poll beag níos lú ná 50mm, agus tá β 0.2 ~ 0.75.
14. Tá trastomhas an phláta poll beag i bhfolach ≤ 50mm, agus β 0.2~0.75.
15. Tá trastomhas an phláta orifice lionsa ardbhrú ≤ 250mm, agus β 0.2~0.75.
16. Tá trastomhas 50-400 mm ag an pláta orifice imeall leathan agus β de 0.2-0.75. 17. Tá trastomhas an phláta bréifnithe ciorclach 50- 2000 mm, le luach β de 0.1-0.8.
18. Pláta orifice eccentric le trastomhas 100- 1000 mm agus β de 0.46-0.84.
19. Tá trastomhas 100- 1000 mm ag an pláta orifice deiridh (nozzle) agus β de 0.46-0.84.
20. Is é 0 ~ 42MPa raon brú an fheiste throttling thuas, agus is é an t-ábhar a chinneann an teocht.
21. Feadán Venturi folaithe dúbailte, trastomhas ainmniúil na píblíne ailt ciorclach: DN=300mm~6000mm, leithead x airde píblíne ailt dronuilleogach: WxH (mm)=300x300~6000x6000, agus píblínte dromchla geoiméadracha eile leis an trastomhas ainmniúil céanna DN agus leithead agus airde éagsúla. Brú ainmniúil: PN ≤ 2.5MPa, arna chinneadh ag teocht oibre agus ábhar; luach brú difreálach: (0~100) kPa, earráid tomhais arís agus arís eile (cobhsaíocht): ± 10Pa.
22. Tá an gléas tomhais gaoithe sciatháin oiriúnach go háirithe chun sreabhadh aeir mór-chaighdeán a thomhas, le tomhas cobhsaí, íogaireacht ard, fritháireamh caillteanas brú, agus cruinneas ard.
23. Áirítear le dearadh an fheiste tomhais gaoithe comhéadan séideadh droim ar ais agus gléas urscaoilte deannaigh, atá tairbheach do chothabháil táirgí agus a mhéadaíonn aschur táirgí
Iontaofacht.
24. Feabhsaíonn teicneolaíocht próiseála agus tástála ard agus sofaisticiúla go mór cruinneas agus cobhsaíocht an táirge.
25. Comhtháthaítear comhpháirteanna throttling aibí le teicneolaíocht leictreonach chun cinn chun gléas tomhais sreafa comhtháite cliste a chruthú le taispeáint sreabhadh ar an láthair agus aschuir ilchomharthaí (4-20mA, cuisle, le prótacal HART).
26. Laghdaíonn dearadh ciorcad ísealchumhachta tomhaltas fuinnimh, méadaítear cobhsaíocht agus iontaofacht an chórais. Tá soláthar cumhachta ceallraí agus roghnú seachtrach 24VDC ag an gcóras comhtháite, atá áisiúil le haghaidh suiteáil agus úsáid.
Príomhphointí díola:
1. Tá an caighdeánú aibí agus níl gá le calabrú sreafa iarbhír: comhlíonann sé caighdeáin GB/T2624 agus ISO5167. Is féidir comhpháirteanna caighdeánach throttling a úsáid go díreach le haghaidh tomhais tar éis iad a phróiseáil de réir sonraíochtaí, ag tacú le socrú trádála agus inrianaitheacht tomhais.
2. Gan páirteanna gluaisteacha, buan agus cobhsaí: comhpháirteanna sníomhachán meicniúla íon, gan aon eilimintí rothlacha / braite, teocht ard agus friotaíocht ardbhrú, oibriú iontaofa fadtéarmach, saol seirbhíse fada, cothabháil bhunúsach íseal.
3. Raon leathan de oiriúnú meánach: Is féidir leis gáis, gal, agus leachtanna a thomhas, tacú le sreabhán aon phas, agus is féidir le roinnt samhlacha oiriúnú do mheáin salach ina bhfuil méideanna beaga neamhíonachtaí. Tá clúdach trastomhas an phíobáin fairsing.
4. Costas iomlán íseal, meaitseáil solúbtha: is féidir struchtúr simplí, costas eacnamaíoch, a mheaitseáil le haon bhranda tarchuradóra brú difreálach; Is féidir cineálacha iomadúla cosúil le pláta orifice, nozzle, Venturi, V-cone, etc. a roghnú de réir na gcoinníollacha oibre.
Tionscal iarratais:
1. Tionscal cumhachta: Gal coire gléasra cumhachta, aer príomhúil / tánaisteach, uisce a scaiptear, méadrú fuinnimh gáis nádúrtha agus cuntasaíocht tomhaltas fuinnimh.
2. Tionscal peitriceimiceach: leacht amhábhar a phróiseáil, gás próiseas ardbhrú, gaile, monatóireacht ar shreabhadh píblíne scagtha, cóimheas ábhar, tomhas aistrithe trádála.
3. Tionscal metallurgical: braite sreabhadh gás foirnéise soinneáin, gás múcháin tiontaire, uisce fuaraithe, aer comhbhrúite, rialú riocht foirnéise, agus staitisticí fuinnimh.
4. Téamh/fuinneamh cathrach: gal, uisce te, agus píblínte gáis nádúrtha a mhéadrú sa líonra téimh, muirear a ghearradh ar théamh, agus sreabhadh píblíne a chothromú.
