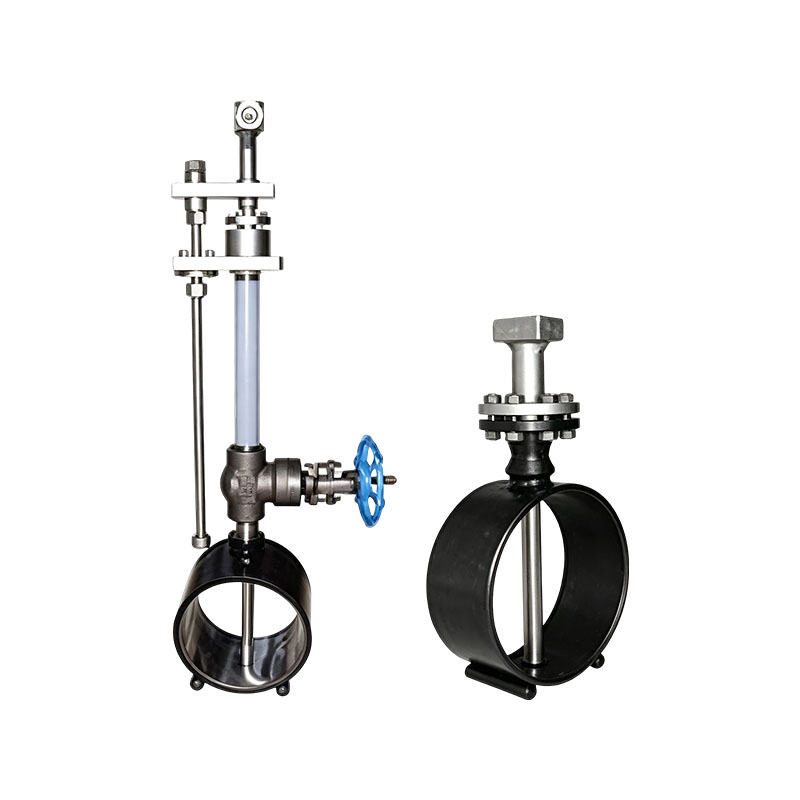

Sreabhmhéadar Dilbar XG-DRB

Is cineál nua de mhéadar sreafa plug-in é an méadar sreabhadh aonfhoirmeach XG-DRB Dearbar a úsáideann an prionsabal brú difreálach le haghaidh sreafa a thomhas agus a leanann cothromóid Bernoulli: Q = KxCx root DP. Aithnítear go hidirnáisiúnta faoi láthair é mar an méadar sreafa is cruinne, is in-athdhéanta agus is iontaofa chun sreabhadh aon-uaire a bhrath. Mar gheall ar an struchtúr simplí, an cóimeáil agus an díchóimeáil éasca, caillteanas brú íseal, agus costas íseal úsáide agus cothabhála, is sreabhadh-mhéadar coigilte fuinnimh é is fiú a chur chun cinn agus a úsáid. Go háirithe i gcás píblínte le trastomhas níos mó ná 200 milliméadar, tá buntáistí an tsreabhmhéadar feadán meánach níos soiléire. Úsáidtear go forleathan i dtionscail cosúil le cumhacht, miotalóireacht, agus peitriceimiceach.

Prionsabal Oibre:
Sreabhmhéadar treoluas tairiseach XG-DRB Dearbar a shreabhann tríd an mbrú difreálach a ghintear roimh an taiscéalaí braite uathúil agus ina dhiaidh. Nuair a shreabhann sreabhach tríd an probe, gintear limistéar dáileadh ardbhrú ag an tosaigh, atá beagán níos airde ná brú statach na píblíne. De réir prionsabal cothromóid Bernoulli, méadaíonn treoluas an tsreabháin de réir mar a shreabhann sé tríd an probe, agus déantar limistéar dáileadh ísealbhrú a tháirgeadh ar chúl an probe, áit a bhfuil an brú beagán níos ísle ná brú statach an phíblíne. Tar éis don sreabhán brú difreálach sreabhadh tríd an tóireadóir, feictear guairí ar dhá thaobh an taiscéalaí, agus gintear folús páirteach ar chúl an taiscéalaí. Aistrítear an meánbhrú ard sa limistéar ardbhrú go seomra brú dearfach na hionstraime brú difreálach tríd an seoladán ardbhrú probe; Tarchuirtear an meánbhrú íseal sa limistéar ísealbhrú chuig seomra brú diúltach na hionstraime brú difreálach tríd an seoladán ísealbhrú an probe. Tomhaiseann an ionstraim brú difreálach an difríocht idir an meánbhrú ard agus an meánbhrú íseal, agus tar éis ríomh fréimhe cearnach, léiríonn sé méid meán-treoluas sreafa an tsreabháin. Tá an meántreoluas sreafa comhréireach leis an ráta sreafa agus is féidir é a úsáid ansin chun ráta sreafa toirte nó ráta sreafa mais an sreabhach sa phíblíne a ríomh.

Gnéithe Táirge:
1. Meáin iarratais iolracha agus raon tomhais leathan. Oiriúnach do shreabháin éagsúla (gás, leacht, gal), le trastomhais ó 38mm go 15000mm, brú uasta de 40MPa, agus teocht uasta de 550 ° C nó níos airde. Nuair is gá, féadann sé ± 0.1% a ráthú freisin, go háirithe oiriúnach le haghaidh rialú próiseas tionsclaíoch;
2. Struchtúr simplí agus meáchan éadrom;
3. Éasca a shuiteáil agus a dhíchóimeáil, ar chostas íseal, agus is féidir é a shuiteáil agus a chothabháil ar líne;
4. Ceanglais íseal maidir le hailt píopa díreach. Tá an ceanglas maidir le fad an ailt píopa díreach sách íseal i gcomparáid leis an pláta orifice, go ginearálta thart ar 10 go 25 uair an trastomhas;
5. Caillteanas brú íseal agus coigilt fuinnimh suntasach. Is é an caillteanas brú neamh-aisghabhála ná 2% go 15% den chaillteanas brú comhartha, nach bhfuil ach an deichiú cuid den chaillteanas brú neamh-aisghabhála de mhéadair sreafa orifice a úsáidtear go coitianta. Is é an costas oibriúcháin bliantúil ná 1/40 go 1/50 den phláta orifice;
6. Comhéifeacht sreabhach tairiseach (K), comhartha tomhais cobhsaí, agus luaineachtaí beaga;
7. Ard-chruinneas agus cobhsaíocht mhaith fadtéarmach;
8. Tá an tomhas brú probe féin frith-blocála, agus tá an probe deartha le struchtúr ard-neart dé-cuais aon-phíosa;
9. Comhéadan cairdiúil don duine-inneall, ceann méadar LCD rothlach 360-céim; Féadann sé ráta sreafa meandarach, ráta sreafa carnach, céatadán barrachairt, etc. a thaispeáint.

Príomhréimsí iarratais:
1. Aer príomhúil agus tánaisteach i stáisiúin chumhachta a thomhas
2. Gás foirnéise soinneáin a thomhas;
3. Tomhas eatán, eitiléine, gás nádúrtha, srl;
4. Tomhas gáis, nítrigine, ocsaigine, srl;
5. Tomhas aer comhbhrúite:
6. Gaile sáithithe, gal ardbhrú agus ísealbhrú a thomhas:
7. Uisce sconna a thomhas, uisce a scaiptear, etc.
