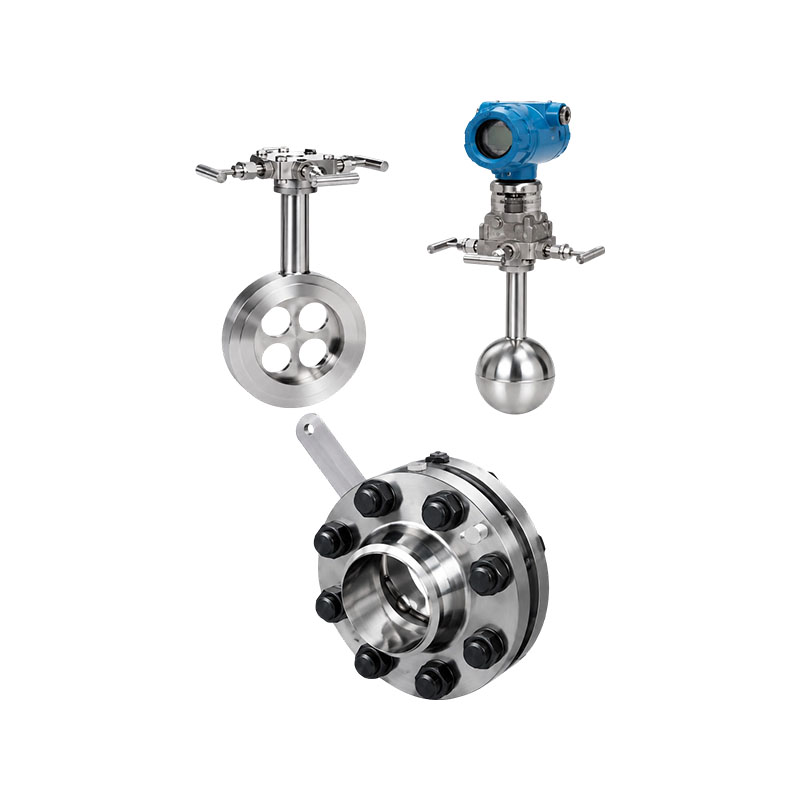

Tá an sreabhmhéadar cothromaithe cineál XG-PHL feabhsaithe go mór ar an bhfeiste throttling traidisiúnta agus tá tréithe suntasacha ceartúcháin chothromaithe aige. Níl ach Cró sreafa amháin ag gléasanna throttling traidisiúnta, rud a fhágann go gcaillfidh an sreabhán a shreabhadh idéalach tar éis sníomh, agus mar sin ní bhaineann sé leas iomlán as na buntáistí a bhaineann le méadar sreabhadh brú difreálach. Baineann méadair sreafa chothromaithe le beagnach gach tomhas sreabhán agus léiríonn siad réabhlóid sa teicneolaíocht tomhais sreabhach. Faoi láthair, baineadh úsáid as méadar sreabhadh cothromaithe go forleathan i dtionscail ar nós peitriliam, ceimiceacha, miotalóireacht, cumhacht, gás nádúrtha, agus cóireáil uisce.
Prionsabal Oibre:
Is sreabhadhmhéadar brú difreálach réabhlóideach é sreabhadhmhéadar cothromaithe a oibríonn ar an bprionsabal céanna le sreabhmhéadair brú difreálach eile, bunaithe ar phrionsabal an chomhshó fuinnimh i bpíblínte séalaithe; faoi choinníollacha sreabhach idéalach, tá an ráta sreafa i bpíblíne comhréireach le fréamh cearnach an bhrú difreálach. Is féidir an ráta sreafa sa phíblíne a ríomh bunaithe ar chothromóid Bernoulli tríd an luach brú difreálach a thomhas. Is ceartaitheoir sreafa diosca scagach é an braiteoir sreabhadh cothromaithe atá suiteáilte ar thrasghearradh na píblíne, le méid agus dáileadh gach poll saincheaptha bunaithe ar fhoirmlí speisialta agus sonraí tástála, ar a dtugtar an uimhir orifice. Nuair a théann an sreabhach trí phoill fheidhmiúla an diosca, déanfar é a chothromú agus a cheartú; déanfar an vortex a íoslaghdú, agus déanfar sreabhán idéalach garbh a fhoirmiú. Tríd an gléas tomhais brú, is féidir comhartha brú difreálach cobhsaí a fháil, agus is féidir an ráta sreafa toirte agus an ráta sreafa mais a ríomh de réir chothromóid Bernoulli.
Gnéithe Táirge:
1. Líneacht ard agus dea-atrialltacht. Tá struchtúr scagach siméadrach ag an braiteoir sreabhadh cothromaithe, ar féidir leis an réimse sreafa a chothromú, sruthanna eddy, creathadh agus torann comhartha a laghdú. Tá cobhsaíocht an réimse sreafa feabhsaithe go mór, agus tá an líneacht 5-10 huaire níos airde ná sin an pláta orifice. Méadaítear an atrialltacht 54%, is é sin 0.15%. Óna fheidhmíocht chuimsitheach, baineann an méadar sreabhadh cothrom leis an gcatagóir méadar sreabhadh ard-deireadh.
5: Nuair a bhíonn an cóimheas raon 1, is féidir leis an líneacht a bhaint amach ± 0.3%;
7: Nuair a bhíonn an cóimheas raon 1, is féidir leis an líneacht a bhaint amach ±0.5%.
10: Nuair a bhíonn an cóimheas raon 1, is féidir leis an líneacht teacht ar ± 1.0%.
2. Ceanglais íseal maidir le hailt píopa díreach. Mar gheall ar an réimse sreabhadh cobhsaí agus dhá uair an luas aisghabhála brú i gcomparáid le plátaí orifice, laghdaíonn braiteoirí sreabhadh cothromaithe go mór na ceanglais maidir le hailt píopa díreach. Tá na hailt píopa díreach tosaigh agus cúil i gcoitinne 3D agus 1D, le fad íosta níos lú ná 0.5D, rud a fhágann go gcuirfí deireadh le líon mór de na hailt píopa díreach, go háirithe iad siúd atá déanta as ábhair speisialta agus costasach.
3. Caillteanas brú buan a laghdú. Laghdaíonn an dearadh cothromaithe siméadrach póiriúil fórsaí lomadh suaite agus foirmiú vortex, laghdaítear caillteanas fuinnimh cinéiteach, agus laghdaítear caillteanas brú buan 2.5 uair i gcomparáid le plátaí orifice faoi na coinníollacha tomhais céanna, rud a shábháil costais oibriúcháin fuinnimh suntasacha. Is ionstraim coigilte fuinnimh é is fiú a chur chun cinn go forleathan.
4. Frithsheasmhach in aghaidh salachar agus ní clogged go héasca. Laghdaíonn an dearadh cothromaíochta siméadrach scagach foirmiú fórsaí lomadh suaite agus eddies, ag laghdú go mór foirmiú criosanna marbh, ag cinntiú go n-imíonn na meáin salach go réidh trí phoill iomadúla, agus go laghdaítear an seans go gcuirfear bac ar phoill sreabhach. 5. Is féidir leis an pláta orifice a athsholáthar go díreach. Tá an modh úsáide agus an chuma chéanna aige leis an pláta orifice, ionas gur féidir é a athsholáthar go díreach gan aon athruithe ar phíobáin nó ar ionstraimí gaolmhara. Tá sé an-oiriúnach do chlaochlú EMS méadraithe fuinnimh an ghléasra ar fad chun méadar sreafa cothromaithe a chur in ionad an phláta orifice.
6. Raon tomhais sreabhadh leathan. De réir na dtorthaí turgnamhacha, cothromaíocht a dhéanamh ar fheidhmíocht an tsreabhmhéadar ionas gur féidir a ráta sreafa a bheith sa raon ó íosmhéid go supersonach, le híosmhéid Reynolds faoi bhun 200 agus uaslíon Reynolds níos mó ná 107; Is féidir an luach béite a roghnú ó 0.5 go 0.90.
7. Tá cobhsaíocht fhadtéarmach maith. Mar gheall ar an laghdú suntasach ar fhórsa lomadh suaite, laghdaítear an frithchuimilt dhíreach idir an meán agus an eilimint throttling go mór, agus tá a luach β gan athrú ar feadh i bhfad. Níl aon chodanna soghluaiste ag an ionstraim ar fad, ionas gur féidir leis cobhsaíocht a choinneáil ar feadh i bhfad.
8. An féidir meáin ardteochta agus ardbhrú a thomhas. Cosúil le plátaí orifice agus feistí sníomh eile, braitheann an teocht oibre agus an brú ar ábhar agus ar ghrád an phíblíne agus an flange. Is féidir leis an teocht oibre 850 ° C a bhaint amach, agus is féidir leis an brú oibre 42MPa a bhaint amach.
9. Is féidir leis neamhíonachtaí a thomhas i gcoinníollacha oibre casta. Mar gheall ar a dhearadh struchtúrach uathúil, tá feidhmíocht speisialta aige agus féadann sé dhá chéim gás-leachtach a dhéanamh, gás measctha éagsúla (cosúil le gás, bithghás, gás guail, etc.), gáis ísealteochta éagsúla (mar shampla GNL, nítrigin leachtach, ocsaigin leachtach, hidrigin leachtach, clóirín leachtach, eitiléin leachtaithe, gás peitriliam leachtaithe, etc.), gás ilphase-sreabhach uisce (sreabhadh ilphase), sreabhán uisce gáis, leachtanna ilphase. sreabhadh uisce creathadh, meáin trasnaíochta leictreamaighnéadacha, agus sreabhadh déthreo (toisc go bhfuil an sreabhmhéadar iarmhéid go hiomlán siméadrach ar an dá thaobh).
Tionscal iarratais:
1. Tionscal peitriceimiceach: Rátaí sreafa leachta, gáis agus gaile a thomhas
2. Cumhacht teirmeach: tomhas gaile coire, uisce a scaiptear, agus gás
3. Miotalóireacht: gás foirnéise soinneáin, uisce fuaraithe, gás próisis
4. Cóireáil uisce: fuíolluisce tionsclaíoch, uisce íon, aer comhbhrúite
