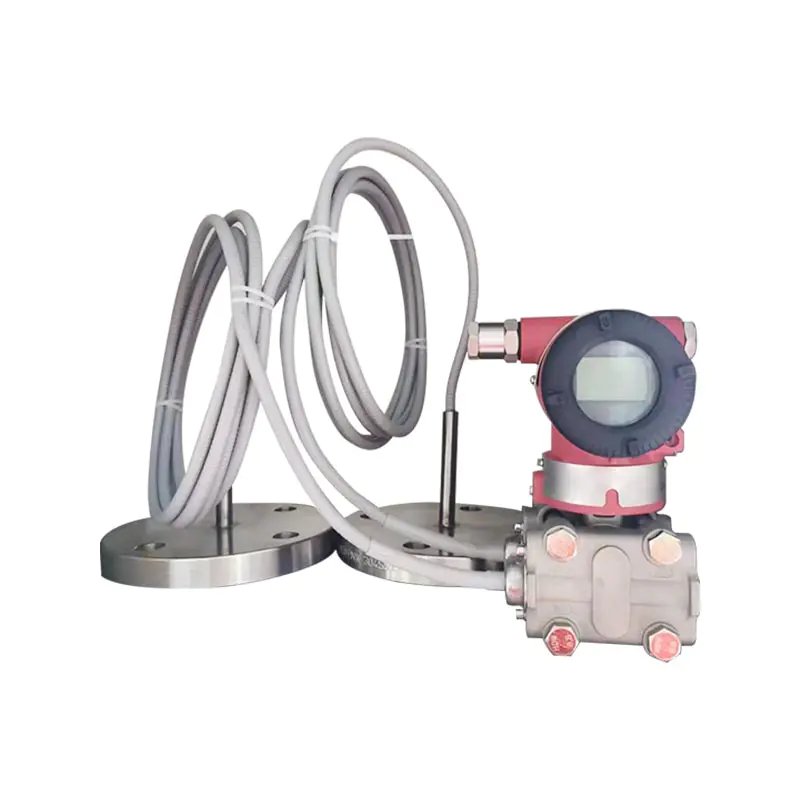

XG3051DP Tarchuradóir iargúlta brú difreálach

C1: Cad é príomhchuspóir an tarchuradóra iargúlta dé-flange XG3051DP le haghaidh tomhais?
A: Úsáidtear go príomha chun brú difreálach a thomhas; a úsáidtear go minic chun leibhéal leachtach, ráta sreafa, agus dlús meánach in umair dúnta a thomhas. Struchtúr leithlisithe ribeach flange dúbailte, oiriúnach le haghaidh slaodacht ard, criostalú éasca, creimeadh láidir, agus meáin ardteochta, chun bac meánach agus creimeadh an chomhlachta braite, aschur HART 4-20mA, agus comhéadan le córas DCS/PLC a sheachaint.
C2: Cad iad na cúiseanna atá le pointe náid míchruinn agus sruth uimhriúil tar éis suiteáil flange dúbailte?
A: Is féidir le sruth a bheith mar thoradh ar athruithe teochta comhshaoil, comhbhrú ribeach, scálú membrane agus criostalú, agus socruithe paraiméadar imirce mícheart. Tar éis a shuiteáil, ní mór imirce nialasphointe ar an láthair a dhéanamh; Seachain Fáscadh agus lúbadh ga beag na ribeadáin; Nuair a athraíonn an teocht oibriúcháin go suntasach, méadaítear an taiseadh ionstraim go cuí.
C3: Conas an t-ábhar a bhaineann le scairt flange a roghnú?
A: Roghnaítear cruach dhosmálta 316L le haghaidh gnáthchoinníollacha oibre; Is féidir meáin chreimneach a roghnú ó chóimhiotal Hastelloy agus scannán tantalum. Agus ordú á dhéanamh, cuir an t-ainm meánach, an teocht, agus an brú ar fáil chun scairt agus sreabhach líonadh ribeach a mheaitseáil go héasca.
C4: Cad iad na taboos chun feadáin ribeacha a shuiteáil?
A: Ní cheadaítear gearradh nó lúbadh crua feadáin ribeach; is é an ga lúbthachta íosta ná> 50 mm, agus ní féidir iad a bhrú nó a bhrú. Tá an feadán ribeach líonta le leacht ina saothraítear rónta taobh istigh. Nuair a dhéantar damáiste di agus má sceitheann sí, teipfidh an ionstraim go díreach agus ní féidir í a dheisiú ar an suíomh.

Treoracha nascachta próisis maidir le cur ar aghaidh aontaobhach gan flanges a chur ar aghaidh

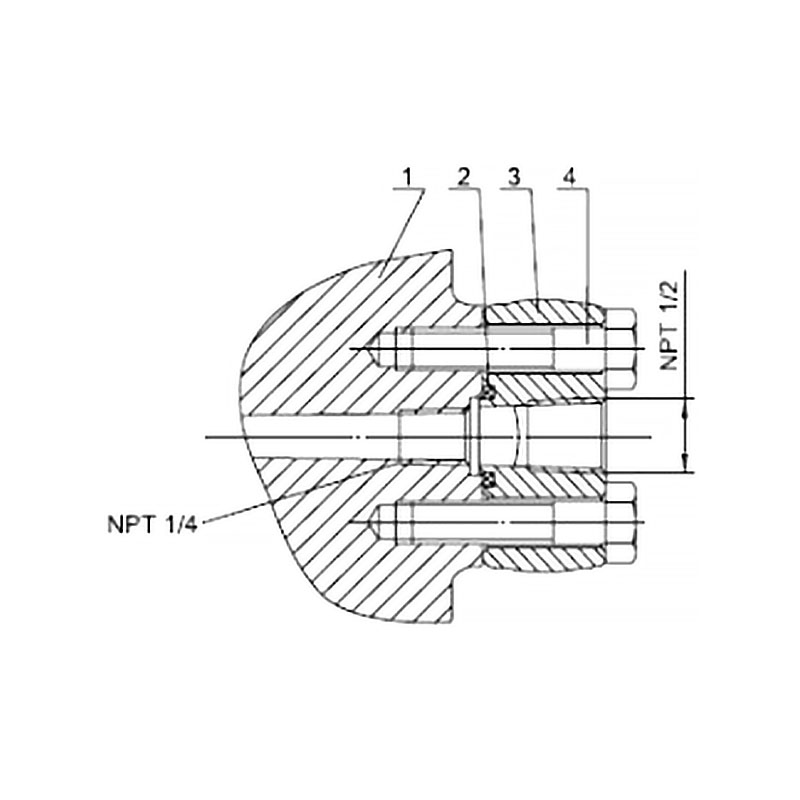

Flange Éilipteach Cruach Dhosmálta 1/2-NPT (Cód 1)		1. Flange Seomra Brú
		2. Séala O-fáinne
		3. NPT 1/2 Nasc Flange Éilipteacha
		4. Bolt

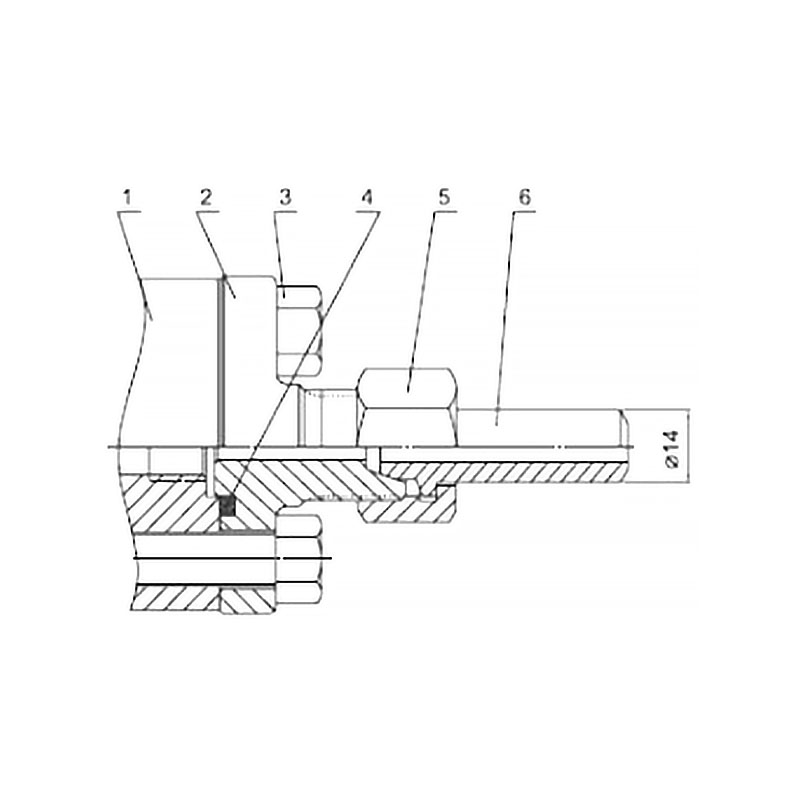

T-Ceanglóir Cruach Dhosmálta M20x1.5 (Cód 2)		1. Flange seomra brú
		2. M20×1.5 T-chruthach feisteas snáithithe fireann
		3. Bolt
		4. O-fáinne
		5. M20×1.5 cnó
		6. Feadán luaidhe-isteach brú

Paraiméadair Tomhais: Brú Difreálach, Leibhéal Leachtach

Ba cheart go mbeadh raon íosta an tarchuradóra iargúlta ar an luach níos mó idir na raonta íosta i dTábla 1 agus i dTábla 2.
Ní bheidh an raon inchoigeartaithe níos lú ná an raon íosta. Is é an luach is lú idir raon uasta an chomhlachta tarchuradóra agus brú rátáilte an fheire comhréidh a bheidh i raon uasta an chian-tarchurthaora.

Comhartha Aschuir
Aschur 2-sreang, 4-20 mA DC HART, cumarsáid dhigiteach; tá prótacal HART forshuite ar an gcomhartha 4-20 mA DC.
Teorainneacha Comhartha Aschuir: Imin = 3.9 mA, Imax = 20.5 mA

Is é 0.1 s tairiseach taise an chomhpháirt amplifier; raonta tairiseach ama an braiteora agus flange séala iargúlta ó 0.2 ~ 6 s, ag brath ar an raon braite, cóimheas raon, fad ribeach, agus slaodacht an sreabhach líonta.
Raonta an tairiseach ama inchoigeartaithe breise ó 0.1 ~ 60 s.

Is féidir an comhlacht tarchuradóra a shocrú ag aon suíomh. Is é an coinníoll suiteála is fearr ná an seafta flange próiseas a choinneáil ingearach. Cruthóidh diall suímh athrú nialasach incheartaithe. Is féidir an tithíocht leictreonach a rothlú suas go dtí 360 °, agus is féidir leis an scriú socraithe é a dhaingniú ag aon suíomh uilleach.
Ceanglaíonn feire an chianróin le feire cúplála a chomhlíonann caighdeáin ANSI/DIN. Beidh an flange cúplála feistithe le gasket bog agus boltaí gléasta agus cnónna (tá boltaí agus cnónna roghnach d'úsáideoirí).
Maidir le dé-tarchuradóirí séala cianda, déanfar na tionóil ribeach agus na flanges cianróin a shuiteáil i dtimpeallacht a bhfuil an teocht chomhthimpeallach céanna aige a mhéid is féidir.
Is é 75 mm ga lúbthachta íosta an ribeadáin. Tá cosc ​​dian ar fhuaraithe!

Coinníollacha comhshaoil

Próiseáil teorainn teocht mheánmhéide
Teocht mheánach:-30~400°C

Nóta: Ba chóir aird ar leith a thabhairt ar aon luachanna atá os cionn an raon teochta agus brú thuas; is féidir iad seo a chomhlíonadh tríd
dearadh speisialta.

Coinníollacha Cumhachta agus Luchtaithe
Is é 24V an voltas soláthair cumhachta
R≤(Us-12V) /Imax kQ 2
áit a bhfuil Imax=23 mA
Voltas soláthair cumhachta uasta: 42VDC
Voltas soláthair cumhachta íosta: 12VDC, 15VDC (taispeántas backlight LCD)
Raon ualach cumarsáide digiteach: 250 ~ 600Q

Nóta: (1) Cur síos ar Leibhéal Feidhmíochta: Le linn na tástála, tá an fheidhmíocht gnáth laistigh de theorainneacha na sonraíochta teicniúla.
(2) B Cur síos ar an Leibhéal Feidhmíochta: Le linn tástála, laghdaítear nó imíonn feidhmeanna nó feidhmíochta go sealadach ach is féidir leo a ghnóthú ina n-aonar; fanann na coinníollacha oibriúcháin iarbhír, an stóráil agus na sonraí gan athrú.

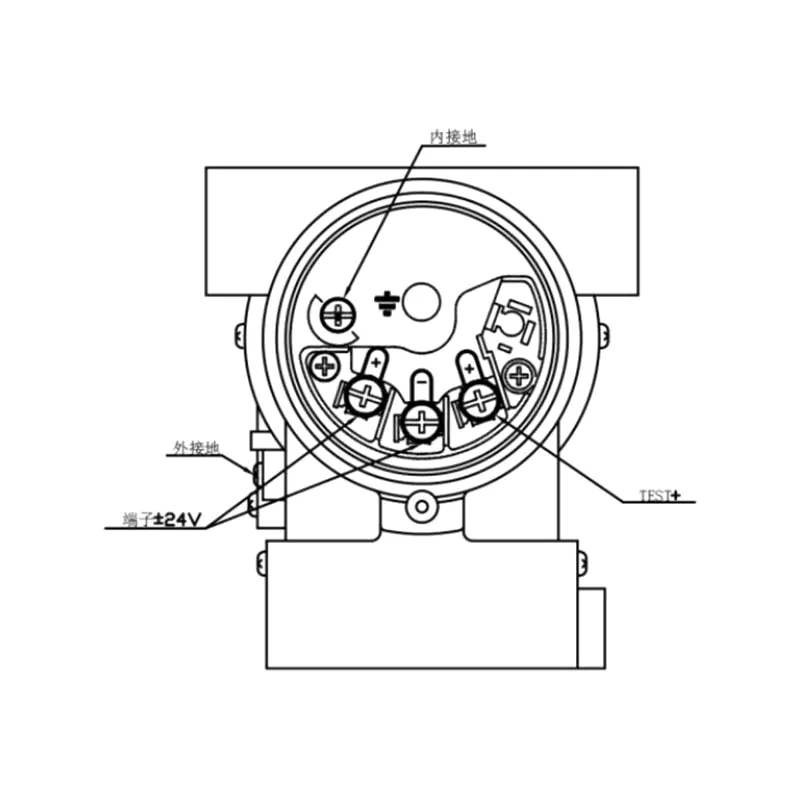

Fíor 5: Léaráid Nasc Leictreach

Nóta: Tá feidhm an chomhéadain mhear comhionann leis an teirminéal comhartha.

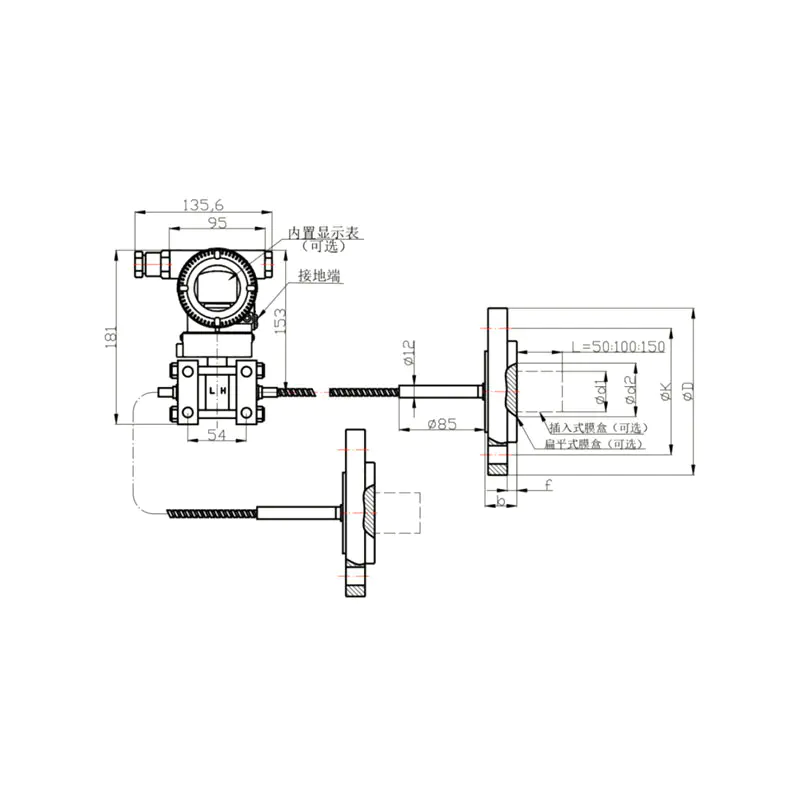

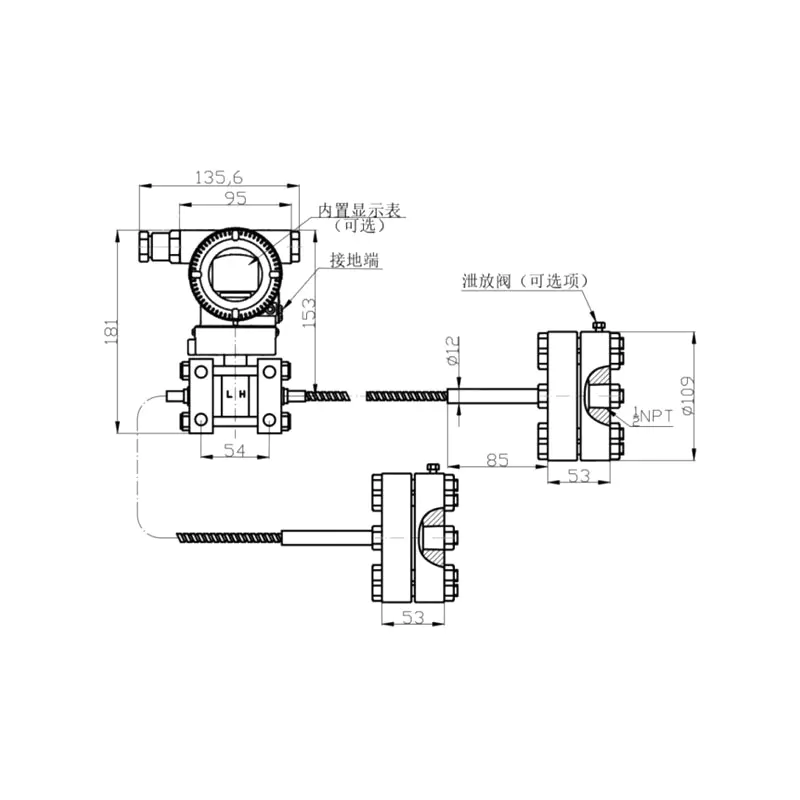

Líníocht 1: Cineál Bunúsach Líníocht Tionóil Séala Cianda Brú Difreálach Dhá thaobh	Líníocht 2: Cineál Bunúsach Líníocht Tionóil Séala Cianda Brú Difreálach Aon-Thaobh

Nóta:
(1) Is féidir an cóimeáil séala iargúlta brú difreálach aon-thaobh cineál bunúsach a shuiteáil ar thaobh ardbhrú nó ar thaobh ísealbhrú an chomhlachta tarchuradóra.
(2) Tá modh suiteála an chomhlachta tarchuradóra le haghaidh tionóil róin iargúlta brú difreálach aon-thaobh nó dhá thaobh de chineál bunúsach mar an gcéanna le tarchuradóir brú difreálach sraith XG3051DP.

Nóta:Usercanoptionallyequipinsaatonbosannut.

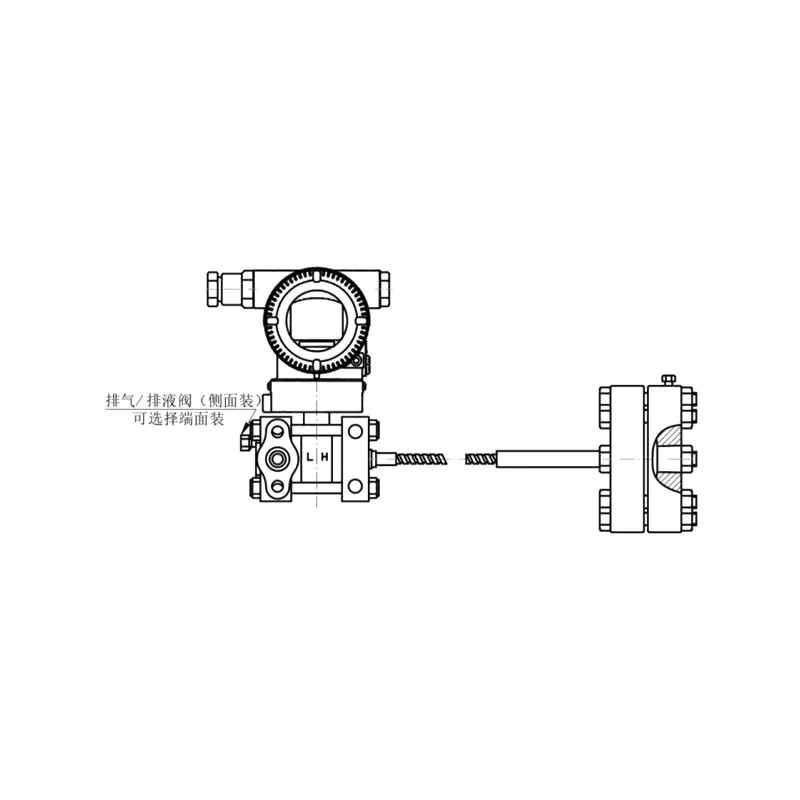

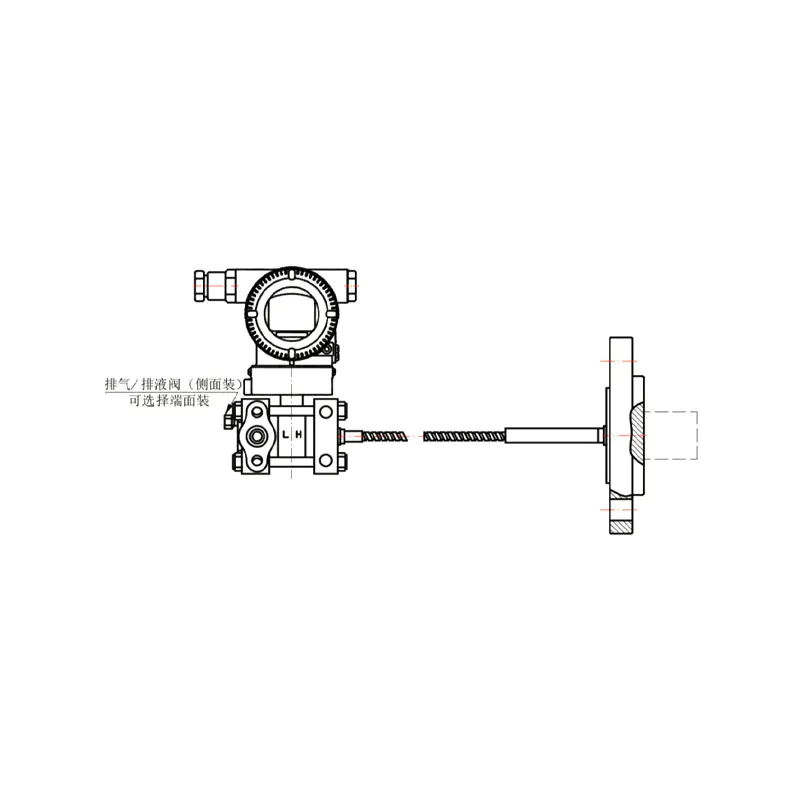

Fíor 3	Fíor 4 Comhthionól Cianrialtán Brú Difreálach Snáithe-suite

Nóta:
(1) Is féidir an tionól séala brú difreálach aon-thaobh atá suite le snáithe a shuiteáil ar thaobh ardbhrú nó ar thaobh ísealbhrú an chomhlachta tarchuradóra.
(2) Tá modh suiteála an chomhlachta tarchuradóra do chomhthionóil róin chianbhrú brú difreálach aon-thaobh agus dhá thaobh suite agus an tarchuradóir brú difreálach sraith XG3051DP.
