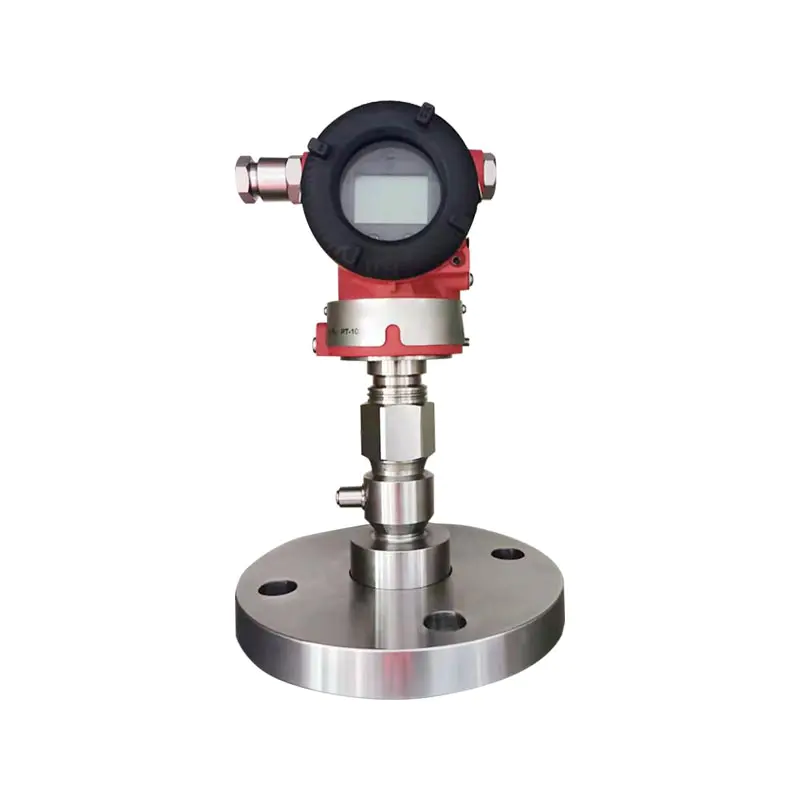

XG3051T Brú difreálach / tarchuradóir iargúlta brú iomlán

Réamhrá Táirge:
Tacaíonn tarchuradóir brú cianda cliste XG3051T le brú tomhais agus brú iomlán a thomhas. Glacann sé struchtúr leithlisithe membrane ribeach tarchurtha iargúlta chun an meán tomhaiste a leithlisiú ón gcorp tarchuradóra. Féadann sé dul i ngleic le slaodacht ard, criostalú éasca, soladú éasca, creimeadh láidir, agus coinníollacha oibre meánacha ardteochta, rud a chuireann cosc ​​ar bhac meánach agus creimeadh braiteoirí.
Aschur comhartha digiteach prótacal HART forshuite 4-20mA, ardchruinneas, cobhsaíocht mhaith fadtéarmach, tacaíonn sé le calabrú cumraíochta ar an láthair, LCD roghnach ar an láthair, le cosaint pléascadh-cruthúnas, ábhar scairt inoiriúnaithe, tarchur fad-achair comharthaí brú a bhaint amach.

Tionscail infheidhmithe:
1. Tionscal peitriceimiceach: tomhas brú na n-árthaí imoibrithe agus umair stórála
2. Leictreachas: Monatóireacht brú líonra píopa coire agus teasa
3. Miotalóireacht: Brath brú sa phróiseas bruithnithe
4. Cóireáil uisce: séarachais agus brú umar cóireála uisce ceimiceach
5. Cógaisíochta: Rialú brú ar umair próiseas cógaisíochta
6. Bia agus dí: tomhas brú na n-ábhar slaodach
7. Tionscal ceimiceach guail: braite brú ar threalamh próisis éagsúla
8. Déanamh páipéir: bailiú brú de mheáin laíon

Déan Teagmháil Linn
RÉAMHV：XG3051DP Tarchuradóir iargúlta brú difreálachAr Aghaidh：XG3051T Brú difreálach / tarchuradóir brú iomlán
CCanna Ionchur Aschur Am Freagartha Coinníollacha Ginearálta Naisc Leictreacha Tábla Cód Samhail agus Sonraíochta Toisí
C1: Cad iad na coinníollacha oibriúcháin a bhfuil an tarchuradóir iargúlta XG3051T oiriúnach dóibh?
A: Oiriúnach do shlaodacht ard, criostalú éasca, soladú éasca, creimeadh láidir, agus meáin ardteochta. Trí membrane tarchurtha iargúlta agus aonrú ribeach, cuirtear cosc ​​ar an meán dul isteach go díreach sa chomhlacht tarchuradóra, rud a choscann bac agus creimeadh an braiteora. Tacaíonn sé le dhá mhodh tomhais: brú a thomhas agus brú iomlán.

C2: Conas a roghnú idir brú a thomhas agus brú iomlán?
A: Roghnaigh brú tomhsaire chun brú coibhneasta an atmaisféir a thomhas. Nuair a bhíonn folús agus brú diúltach á thomhas, ba cheart brú iomlán a roghnú mar thagairt don riocht oibre, agus ní féidir é a mheascadh; ar shlí eile, beidh earráidí tomhais suntasacha ann.

C3: Cad é an comhartha aschuir? An féidir liom ceangal le gléas ríomhaire boise HART?
A: Tacaíonn aschur caighdeánach analógach 4-20mA, in éineacht le prótacal digiteach HART, le cumraíocht ar an láthair, modhnú raoin, calabrú nialasach rialaitheora HART, agus is féidir é a nascadh le córais DCS agus PLC.

C4: Conas an t-ábhar a roghnú le haghaidh scannán tarchurtha iargúlta?
A: Cruach dhosmálta traidisiúnta 316L; le haghaidh meáin chreimneach láidir, is féidir cóimhiotail Hastelloy agus scannán tantalam a roghnú, agus is féidir comhdhéanamh agus teocht an mheáin a sholáthar nuair a dhéantar ordú.

Paraiméadair tomhais: brú a thomhas, brú eisiteirmeach, leibhéal leachtach.
Raon Tomhais
Tarchuradóir Cianbhrú Tomhsaire Teorainn níos ísle: ag tosú ó -100% URL (inchoigeartaithe go leanúnach)
Uasteorainn: suas le 100% URL (inchoigeartaithe go leanúnach)
Tarchuradóir Cianda Brú Teorainn níos ísle: ag tosú ó 0 ~ 100% URL (inchoigeartaithe go leanúnach)
Uasteorainn: suas le 100% URL (inchoigeartaithe go leanúnach)

Raon Tomhais

Tábla 1 — An Gaol idir Cód an Raon agus Raon
Cód Raon Raon Íosta Raon uasta Brú Rátáilte (Uasmhéid)
C 6 kPa 40 kPa Brú rátáilte an flange leibhéal
D 25 kPa 250 kPa
F 30 kPa 3 MPa
G 1 MPa 10 MPa
H 2.1 MPa 21 MPa
I 4 MPa 40 MPa
L 6 kPa ABS 40 kPa ABS
M 25 kPa ABS 250 kPa ABS
O 30 kPa ABS 3 MPa ABS
Tábla 2 —  Tábla Comparáide idir an Chianchlaon agus an Raon Íosta
Cineál flange Trastomhas Ainmniúil Raon Íosta/Uasmhéid Fad Ribeach uasta
Cineál Maol DN 25/1" 160kPa/25MPa 10m
DN 50/2" 10kPa/10MPa 12m
DN 80/3" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m
Cineál ionsáite DN 50/2" 16kPa/10MPa 10m
DN 80/2" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m
Cineál cianda gléasta Trastomhas Amuigh 109mm 160kPa/25MPa 10m

Is é a bheidh i raon íosta an tarchuradóra cianbhrú tomhsaireachta / brú absalóideach ná luach níos mó na raonta íosta a shonraítear i dTábla 1 agus i dTábla 2. Ní bheidh an raon coigeartaithe níos lú ná an raon íosta.
Is é an luach is lú idir raon uasta an chomhlachta tarchuradóra agus brú rátáilte an fheire cianda raon uasta an tarchuradóra cianbhrú tomhsaire / brú absalóideach.

Comhartha Aschuir
Aschur 2-sreang, 4-20 mA DC HART, cumarsáid dhigiteach; tá prótacal HART forshuite ar an gcomhartha 4-20 mA DC.
Teorainneacha Comhartha Aschuir: Imin = 3.9 mA, Imax = 20.5 mA
Reatha Aláraim (Mód Cumraithe)
Mód Aláraim Íseal (Íosta) 3.7 mA
Mód Aláraim Ard (Uasmhéid) 21 mA
Gan Mód Aláraim (Coinnigh) Coinníonn sé an luach reatha bailí roimh locht
Socrú Caighdeánach Reatha Aláraim Mód Aláraim Ard


Is é 0.1 s tairiseach taise an chomhpháirt amplifier; raonta tairiseach ama an braiteora agus flange séala iargúlta ó 0.2 ~ 6 s, ag brath ar an raon braite, cóimheas raon, fad ribeach, agus slaodacht an sreabhach líonta.
Raonta an tairiseach ama inchoigeartaithe breise ó 0.1 ~ 60 s.

Coinníollacha Suiteáil
Is féidir tarchuradóirí iargúlta tomhsaire / brú absalóideach gan feadáin ribeach a shuiteáil go díreach tríd an bhfeire cian. Cruthóidh diall suímh athrú nialasach incheartaithe. Is féidir leis an tithíocht leictreonaic rothlú suas go dtí 360 °, agus is féidir leis an scriú socraithe é a dhaingniú in aon suíomh.

Ceanglaíonn an flange tomhsaire / brú iomlán le feirí cúplála a chomhlíonann caighdeáin ANSI/DIN. Beidh feisteas cúplála den sórt sin feistithe le gaiscéid bhog agus le boltaí gléasta agus cnónna (tá boltaí agus cnónna roghnach d'úsáideoirí).

Le haghaidh tarchuradóirí iargúlta tomhais / brú iomlán le feadáin ribeacha: má tá an tionól róin iargúlta suiteáilte faoi bhun an chomhlachta tarchuradóra, beidh an difríocht airde uasta idir an tionól róin iargúlta agus an comhlacht tarchuradóra níos lú ná 5 m. Nuair a bhíonn an brú oibriúcháin faoi bhun 100 kPa iomlán, suiteáil an comhlacht tarchuradóra faoi bhun an chomhthionóil róin iargúlta.

Is é 75 mm ga lúbthachta íosta an fheadáin ribeach. Ní cheadaítear coiling!

Coinníollacha comhshaoil

Teocht Chomhthimpeallach
íosmhéid Ag brath ar sreabhach líonta
Uasmhéid 85 ℃
Le séala LCD agus FKM -20 ~ 65 ℃
Teocht Stórála / Iompair
íosmhéid Ag brath ar sreabhach líonta
Uasmhéid 85 ℃
Taise Choibhneasta 0 ~ 100 %
Friotaíocht turrainge
Luasghéarú 50 g
Fad 11 ms
Friotaíocht Chreathadh 2 g suas go dtí 500 Hz
Comhoiriúnacht Leictreamaighnéadach (EMC) Féach Tábla 4 "Aguisín EMC" ar an gcéad leathanach eile

Próiseáil teorainn teocht mheánmhéide
Teocht mheánach:-30~400°C

Tábla 3 Gaol Sreabhán Líonta, Teocht Oibriúcháin agus Íosbhrú Oibriúcháin
Sreabhán Líon Ola Sileacain (S) Ola Silicone Ardteochta (H) Ola Sileacain Ultra-Ardteochta (U) Ola Glasraí (V)
Dlús @ 25 ℃ 960 kg/m³ 980 kg/m³ 1020 kg/m³ 937 kg/m³
Raon Teocht Oibriúcháin -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
Teocht Raon Brú Oibriúcháin (kPa iomlán)
20 ℃ >10 >10 >10 >25
100 ℃ >25 >25 >25 >50
150 ℃ >50 >50 >50 >75
200 ℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400 ℃ >100

Nóta: Ba chóir aird ar leith a thabhairt ar aon luachanna atá os cionn an raon teochta agus brú thuas; is féidir iad seo a chomhlíonadh tríd
dearadh speisialta.

Mír Sonraíocht
Teorainn Bhrú an Chorp Tarchuir Fholúis go brú uasta
Brú Rátáilte Flange Cianda ANSI: 150 psi ~ 600 psi
DIN: PN 1.6 MPa ~ PN 10 MPa
Meáchan DN 50/2": thart ar 7 ~ 10 kg
DN 80/3": thart. 8 ~ 11 kg
DN 4": thart ar 9 ~ 12 kg
Feidhmíocht pléascadh-cruthúnas NEPSI lasairdhíonach: Ex dⅡC T6
Sábháilteacht intreach NEPSI: Ex iaⅡC T4
Teocht Oibriúcháin Cheadaithe -40 ℃ ~ 65 ℃

Coinníollacha Cumhachta agus Luchtaithe
Is é 24V an voltas soláthair cumhachta
R≤(Us-12V) /Imax kQ 2
áit a bhfuil Imax=23 mA
Voltas soláthair cumhachta uasta: 42VDC
Voltas soláthair cumhachta íosta: 12VDC, 15VDC (taispeántas backlight LCD)
Raon ualach cumarsáide digiteach: 250 ~ 600Q

Mír Sonraíocht
Ábhar
Capsúil Tomhais Cruach Dhosmálta 316L
Diaphragm Cruach Dhosmálta 316L, Hastelloy C, Tantalum
Flange Próisis Cruach dhosmálta 304
Sreabhán Líon Ola Silicone, Ola Silicone Ard-Teocht, Ola Silicone Ultra-Ard-Teocht, Ola Glasraí
Tithíocht Tarchuradóir Cóimhiotal Alúmanam le Cumhdach eapocsa
Gasket Tithíochta Rubair Nítríle (NBR)
Ainmchlár Cruach dhosmálta 304
Ceangal Leictreach Faireog cábla M20×1.5; críochfoirt atá oiriúnach do sheoltóirí 0.5 ~ 2.5 mm²
Ceangal Próisis Comhlíonann flange róin iargúlta le caighdeán ANSI nó DIN. Gléasta díreach ar fáil; tagairt don líníocht toise
Aicme Cosanta Tithíochta IP67
Tábla 4 Iarscríbhinn EMC
Níl. Mír Tástála Bunchaighdeán Coinníoll Tástála Leibhéal Feidhmíochta
1 Astaíocht Radaithe (Imfhálú) GB/T 9254-2008 Tábla 5 30MHz ~ 1000MHz Pas
2 Astaíocht Seolta (Calafort Cumhachta DC) GB/T 9254-2008 Tábla 1 0.15MHz ~ 30MHz Pas
3 Díolúine um Scaradh Leictreastatach (ESD). GB/T 17626.2-2006 4kV (Teagmháil), 8kV (Aer) B
4 Díolúine Réimse Leictreamaighnéadach Radaithe RF GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 Minicíocht Cumhacht Díolúine Réimse Maighnéadach GB/T 17626.8-2006 30A/m A
6 Díolúine Pléasctha Mear Neamhbhuan Leictreach GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 Díolúine borrtha GB/T 17626.5-2008 1kV (Líne go Líne) B
2kV (Líne go Domhan) (1.2us/50us)
8 Díolúine Suaitheadh Déanta de bharr réimsí RF GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

Nótaí:
(1) Leibhéal Feidhmíochta A: Fanann an fheidhmíocht laistigh de theorainneacha na sonraíochtaí teicniúla le linn na tástála.
(2) Leibhéal Feidhmíochta B: D’fhéadfadh díghrádú sealadach nó cailliúint feidhme/feidhmíochta tarlú le linn na tástála, ach is féidir leis an aonad a ghnóthú go huathoibríoch. Níl aon athrú ar an stádas oibriúcháin iarbhír agus ar na sonraí stóráilte.

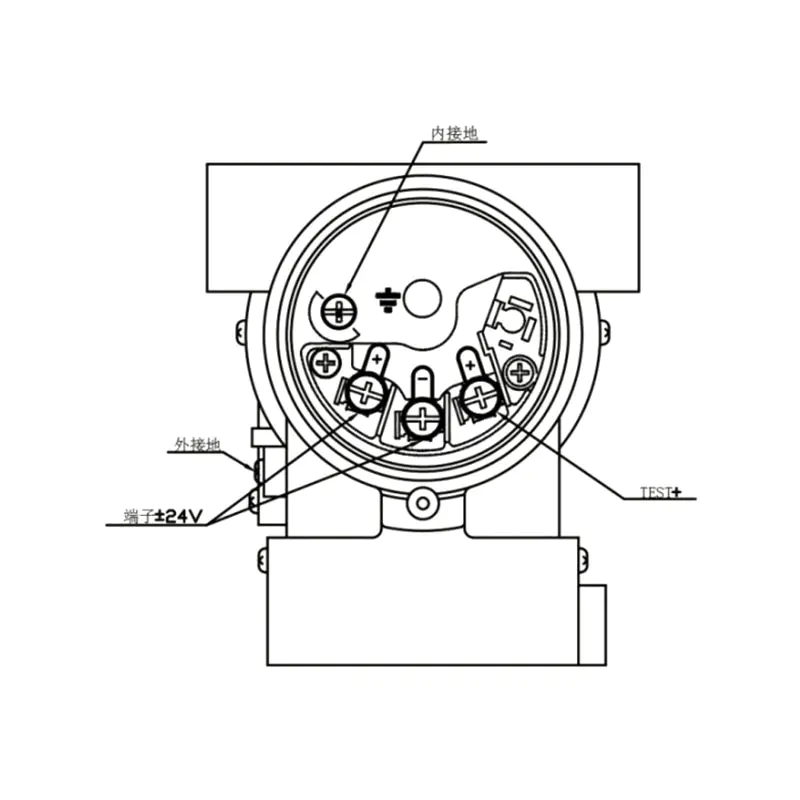

Fíor 6: Léaráid Nasc Leictreach
100006

Nóta: Tá feidhm an chomhéadain mhear comhionann leis an teirminéal comhartha.

1 Tomhsaire Cineál Bunúsach/Cianchuradóir Brú - Roghnú Flange
10 Tomhsaire Cineál Bunúsach / Comhthionól Cianrialú Brú
1 RN- Cineál suiteála díreach, gan aon fheadán ribeach
RS- Le feadán ribeach
20 Ceangal Próisis Trastomhas Ainmniúil Cineál Aghaidh Séala Ábhar Diaphragm / Séala Aghaidh
A DN50 DIN2501 Cineál E DIN2526 Cruach Dhosmálta 316L
B DN50 DIN2502 Cineál E DIN2526 Hastelloy C
C DN50 DIN2503 Cineál E DIN2526 Tantalam
H DN80 DIN2504 Cineál E DIN2526 Cruach Dhosmálta 316L
I DN80 DIN2505 Cineál E DIN2526 Hastelloy C
G DN80 DIN2506 Cineál E DIN2526 Tantalam
D DN2" ANSI B 16.5 RF ANSI B16.5 Cruach Dhosmálta 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 Tantalam
K DN3" ANSI B 16.5 RF ANSI B16.5 Cruach Dhosmálta 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 Tantalam
N DN4" ANSI B 16.5 RF ANSI B16.5 Cruach Dhosmálta 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 Tantalam
Q DN100 DIN2501 Cineál E DIN2526 Cruach Dhosmálta 316L
S DN100 DIN2501 Cineál E DIN2526 Hastelloy C
T DN100 DIN2501 Cineál E DIN2526 Tantalam
30 Brú Rátáilte Caighdeán Brú Flange
1 PN 1MPa / 4MPa DIN2501
2 PN 6.4MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Cur síos
40 F Cineál comhréidh
H Cineál ionsáite, Cruach Dhosmálta 316L, fad ionsáite 50 mm
I Cineál ionsáite, Cruach Dhosmálta 316L, fad ionsáite 100 mm
G Cineál ionsáite, Cruach Dhosmálta 316L, fad ionsáite 150 mm
L Cineál ionsáite, Hastelloy C, fad ionsáite 50 mm
M Cineál ionsáite, Hastelloy C, fad ionsáite 100 mm
N Cineál ionsáite, Hastelloy C, fad ionsáite 150 mm
Z Speisialta (saincheaptha)
50 Sreabhán Líon Teocht Oibriúcháin. Raon
S Ola Silicone -30 ~ 200 ℃
H Ola Silicone Ard-Teocht -10 ~ 350 ℃
U Ola Silicone Ultra-Ard-Teocht -10 ~ 400 ℃
V Ola Glasraí 0 ~ 250 ℃
F Ola Fluairínithe -30 ~ 260 ℃
L Ultra-Íseal-Teocht Líon Sreabhán -100 ~ 100 ℃
Z Sreabhán Líon Ultra-Ard-Teocht 10 ~ 600 ℃
60 Fad ribeach
0 Gan ribeach, cineál gléasta díreach
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Gné Cuid ribeach
N Dada
P Ribeach le ciseal cosanta PVC
80 Aghaidh scairt Foirm Flange Próiseas Fliuch
N Dada
1 FEP (próipiléin eitiléine fluairínithe) brataithe ar 316L (teocht. ≤ 180 ℃)
2 PFA (perfluoroalkoxy) brataithe ar 316L (teocht. ≤ 260 ℃)
3 membrane PTFE pastáilte ar scairt (cineál cothrom amháin)
4 FEP brataithe ar 316L (teocht. ≤ 180 ℃) (cineál curtha isteach amháin)
5 PFA brataithe ar 316L (teocht. ≤ 260 ℃) (cineál curtha isteach amháin)
6 Cóireáil folúis-cruthúnas

2 Rogha do Chomhthionól Cianrialtán Brú/Brú Iomlána le scairt Inmheánach [6]
10 Comhthionól Séala Cianda le Diaphragm Inmheánach
RN- Cineál gléasta díreach, gan ribeach
RS- Le ribeach
20 Ceangal Próisis Trastomhas Ainmniúil Cineál Aghaidh Séala Ábhar Diaphragm / Séala Aghaidh
U DN25 DIN 2501 Cineál DN2526 Cruach Dhosmálta 316L Cruach Dhosmálta 316L
V DN25 DIN 2501 Cineál DN2526 Hastelloy C Hastelloy C
W DN25 DIN 2501 Cineál DN2526 Tantalam Tantalam
X DN1" ANSI B 16.5 Cineál RF ANSI B 16.5 Cruach Dhosmálta 316L Cruach Dhosmálta 316L
Y DN1" ANSI B 16.5 Cineál RF ANSI B 16.5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16.5 Cineál RF ANSI B 16.5 Tantalam Tantalam
30 Brú Rátáilte Caighdeán Flange Cruach Dhosmálta 316L
1 PN 1MPa / 4MPa DIN 2501
2 PN 6.3MPa / 10MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Sreabhán Líon Raon Teochta
S Ola Silicone -30 ~ 200 ℃
H Ola Silicone Ard-Teocht -10 ~ 350 ℃
V Ola Glasraí 0 ~ 250 ℃
F Ola Fluairínithe -30 ~ 260 ℃
50 Cur síos
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Cur síos
N Dada
P Ribeach le ciseal cosanta PVC
70 Cur síos
N Dada
3 Diaphragm pasted le membrane PTFE (teocht ≤200 ℃)
6 Cóireáil folúis-cruthúnas
80 Cód Cur síos
1 PTFE (Polaitetrafluaraitiléine)
2 Cruach dhosmálta 316
3 Hastelloy C
4 Tantalam

Nóta 6: Agus rónta brú/folúis tarchurtha á roghnú le haghaidh feistí a bhfuil scairt inmheánacha acu, déan roghnú an tarchuradóra tomhsaire/folúis XG3051T ar dtús, agus roghnaigh rogha R ó ró 40 sa tábla roghanna XG3051T.

3 Tomhsaire Feistithe Scriú/Roghnú Comhthionóil Cianrialú Brú [10]
10 Tomhsaire Feistithe Scriú/Cóimeáil Séala Cianda Brú
RTW- Le ribeach
20 Cur síos
U Cruach Dhosmálta 316L
V Hastelloy C
W Tantalam
30 Poll Flushing/Vent
1 Dada
0 Le poll
40 Sreabhán Líon Raon Teochta
S Ola Silicone -30 ~ 200 ℃
H Ola Silicone Ard-Teocht -10 ~ 350 ℃
U Ola Silicone Ultra-Ard-Teocht -10 ~ 400 ℃
V Ola Glasraí 0 ~ 250 ℃
F Ola Fluairínithe -30 ~ 260 ℃
L Ultra-Íseal-Teocht Líon Sreabhán -100 ~ 100 ℃
Z Sreabhán Líon Ultra-Ard-Teocht 10 ~ 600 ℃
50 Cur síos
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Gné Cuid ribeach
60 N Dada
P Ribeach le ciseal cosanta PVC
70 Foirm Aghaidh scairt Flange Fliuch
N Dada
P Cóireáil folúis-cruthúnas

Nóta 10: Nuair a bhíonn gléas séalaithe flange cianrialaithe snáithithe á roghnú agat, comhlánaigh ar dtús an roghnú don chuid de chorp an tarchuradóra brú tomhsaire XG3051T/dlúthbhrú, agus roghnaigh rogha R don tarchur cianda i ró 40 den tábla roghanna XG3051T.

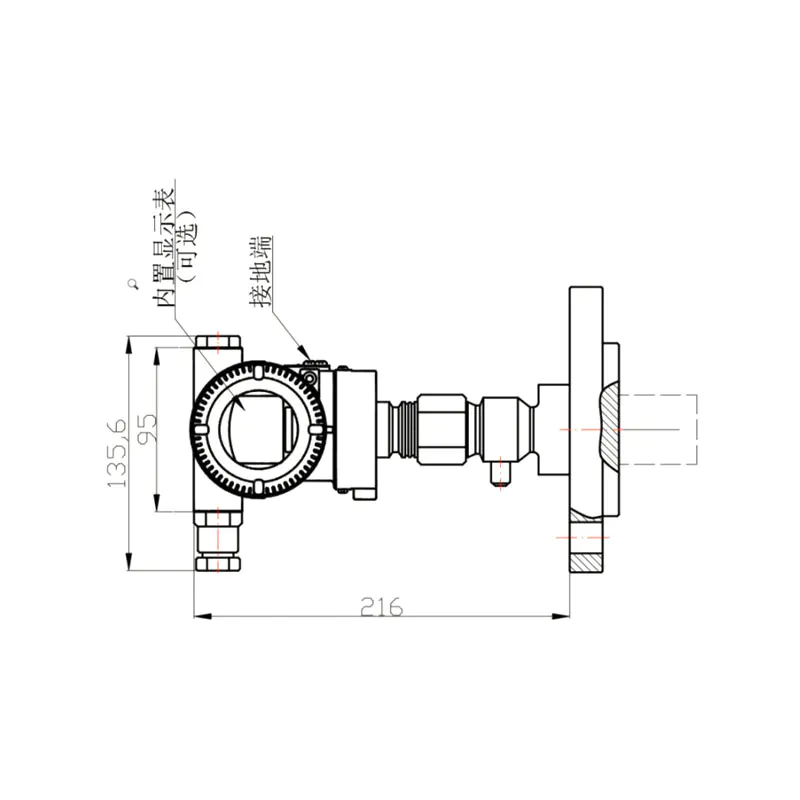

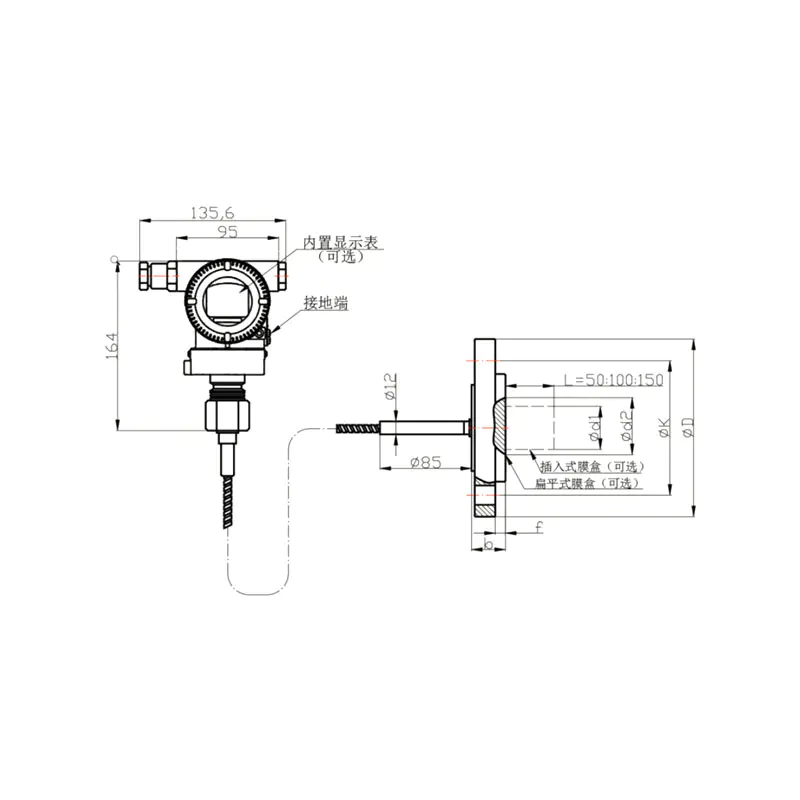

Fíor 1. Léaráid Gléas Séalaithe Cianchineál Bunúsach (Cineál RS) Fíor 2. Léaráid Dhíreach Gléasta Feiste Cianda Séalaithe (Cineál RN) de Chineál Bunúsach
100051-KqgD 100042-3GnN
Trastomhas Ainmniúil Brú Rátáilte ΦD ΦK Φd1 (Isteach) Φd2 (árasán) Φ3 t b Boltaí (Qty) Boltaí (Snáithe)
DN50(aghaidh róin DIN 2526-E, Flange DIN 2501) PN1.6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6.4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80(aghaidh róin DIN 2526-E, Flange DIN 2501) PN1.6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6.4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Nóta: Is féidir le húsáideoirí boltaí agus cnónna a shuiteáil go roghnach.

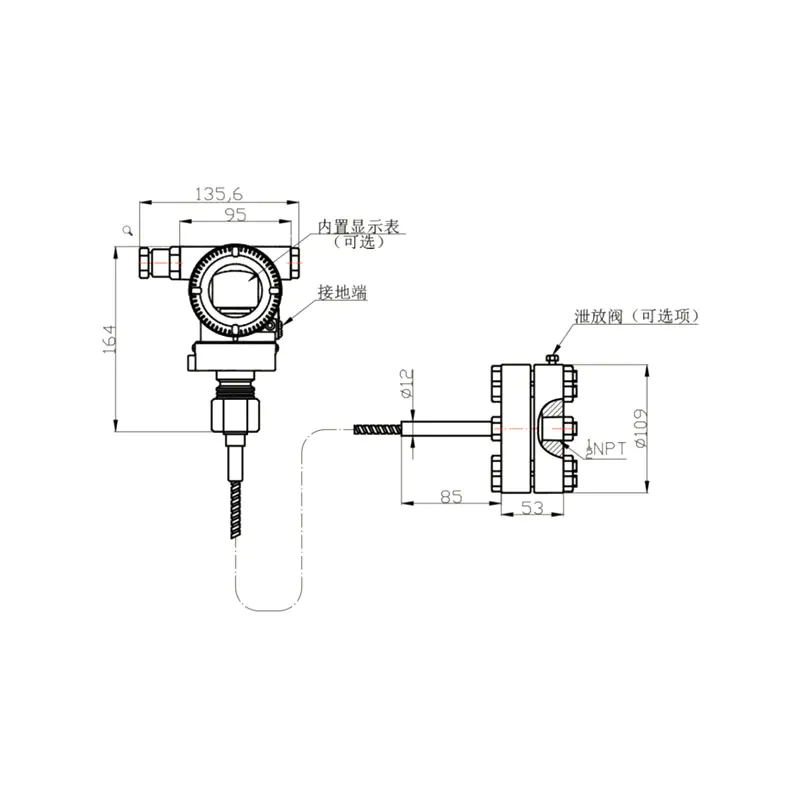

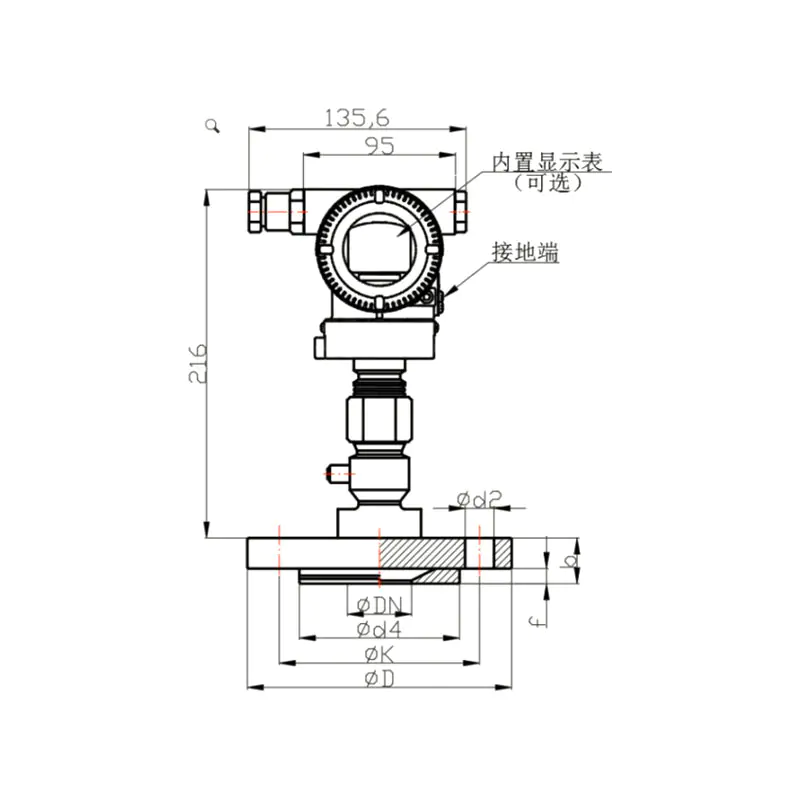

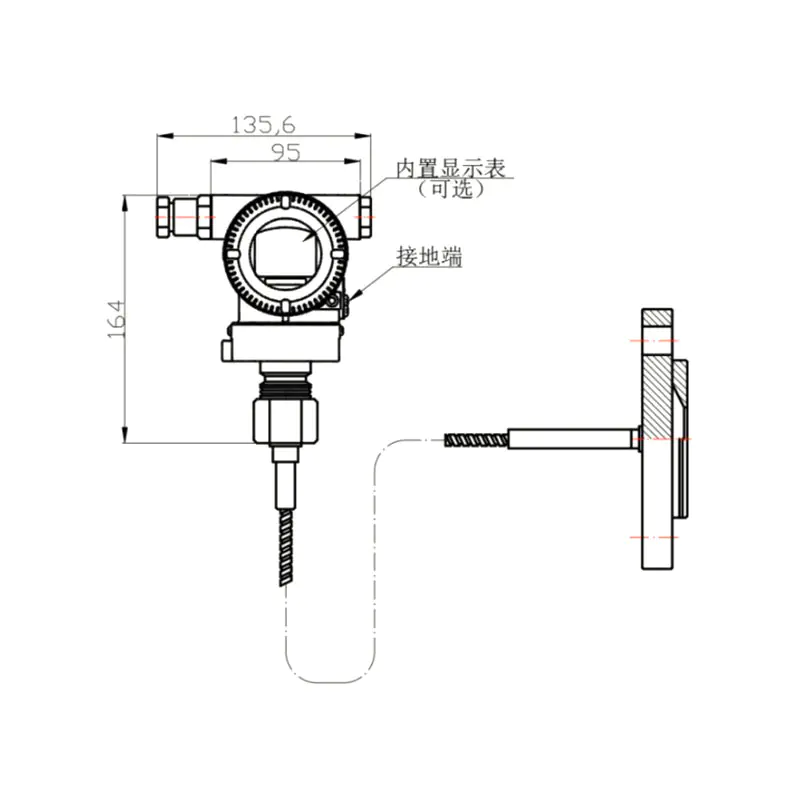

Fíor 3: Gléas Séalaithe Cianda le Diaphragm Inmheánach (Cineál SAM) Fíor 4: Léaráid suiteála díreach de ghléas róin rialaithe iargúlta le scairt inmheánach (cineál NA) Fíor 5: Léaráid Gléas Séalaithe Cianrialú Cineál Suiteála Snáithithe (Cineál RTW)
100033 100015 100024
Tábla 6 Toisí Struchtúracha de Thionól Séala Cianda le Diaphragm Inmheánach le haghaidh Ceangal DIN 2501
DN PN Toisí, mm Meáchan （kg）
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6.3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
Tábla 7 Toisí Struchtúracha an Chianchruinnithe Séala le Diaphragm Inmheánach do Nasc ANSI B 16.5
DN psi Toisí, mm G₂ UNC Meáchan (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Táirge Gaolmhar

Xinguo Group Co., Ltd.
FAOI LINN Xinguo Group Co., Ltd.
Is fiontar ardteicneolaíochta é Xinguo Group Co., Ltd. le fochuideachtaí lena n-áirítear Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. agus Anhui Xinguo Precious Metals Co., Ltd. Bunaithe i 1997, tá an Grúpa lonnaithe i gCathair Anized. Tá caipiteal cláraithe de 118 milliún RMB aige, clúdaíonn sé achar talún os cionn 150 mú agus limistéar tógála de 60,000 méadar cearnach. Tá níos mó ná 300 fostaí ag an gcuideachta faoi láthair, ina measc tá os cionn 50 pearsanra gairmiúil agus teicniúil lena n-áirítear innealtóirí sinsearacha, innealtóirí agus innealtóirí cúnta.
The Group is a China Custom XG3051T Brú difreálach / tarchuradóir iargúlta brú iomlán Manufacturers and XG3051T Brú difreálach / tarchuradóir iargúlta brú iomlán Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Tá Anhui Xinguo Alloy Co., Ltd tiomanta do raon iomlán ábhar cóimhiotal beachtais a mhonarú agus feidhmíonn sé mar bhall comhairle de Bhrainse Ábhair Ionstraim na Síne Ionstraimí & Cumann Rialaithe. Clúdaíonn a chuid táirgí príomhthionscadal sreanga cóimhiotail teirmeachúpla (cineálacha K, N, E, J, T), sreanga cóimhiotail cúitimh teirmeachúpla (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), cóimhiotail téimh ardfhriotaíochta, cóimhiotail friotaíochta cruinneas, cóimhiotail friotaíochta téimh, sreanga nicil íon, cóimhiotail mangainéise-copair agus cóimhiotail Monel. Úsáidtear na táirgí seo go forleathan i dtionscail eitlíochta, peitriliam, innealtóireacht cheimiceach, déantúsaíocht innealra, cumhachta agus fuinnimh.
FÉACH TUILLEADH
  • 0bhliain

    Bunaithe i

  • 0+mu

    Clúdaigh limistéar de

  • 0+

    Fostaithe a bhfuil taithí acu

  • 0㎡

    Limistéar tógála

Deimhnithe
NUACHT A chur ar fáil duit leis an
An Nuacht Fiontair agus Tionscail is Déanaí
FÉACH TUILLEADH
