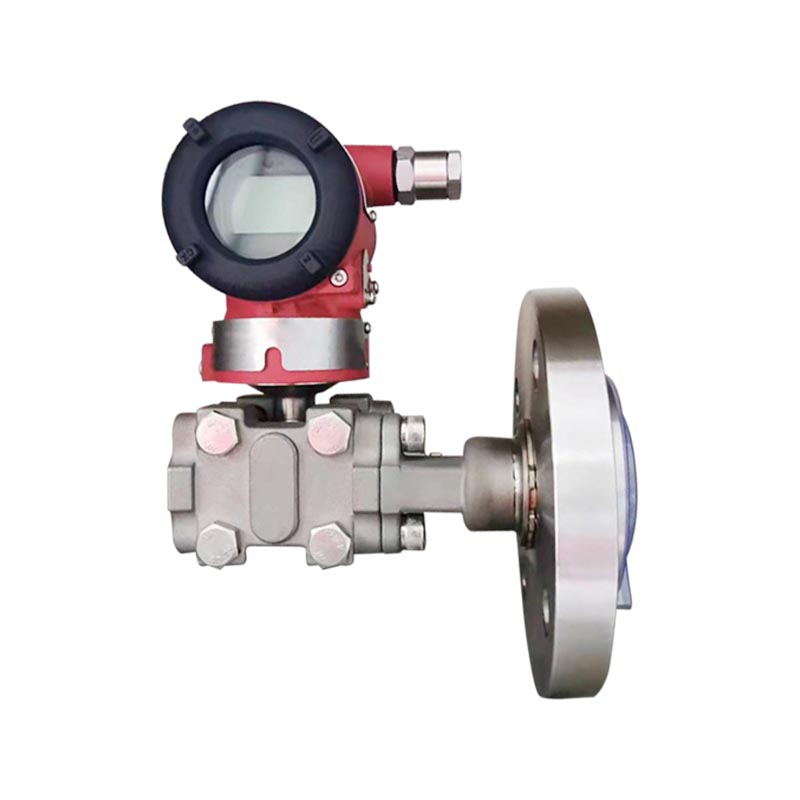

XG3051LT Tarchuradóir leibhéal leachtach brú difreálach

Réamhrá Táirge:
Is tarchuradóir leibhéal leacht brú difreálach iargúlta é XG3051LT sraith 3051 amháin. Bunaithe ar phrionsabal na braite capacitive, déanann an scairt leithlisithe flange teagmháil dhíreach leis an meán tomhaiste, ag athrú an difreálach brú statach a ghineann an leibhéal leachtach isteach i aschur comhartha digiteach 4-20mA HART. Úsáidtear go sonrach é chun an fhadhb a bhaineann le slaodacht ard, criostalú éasca, dríodrú éasca, agus tomhas leibhéal leachtach mheán creimeadh láidir a réiteach, deireadh a chur leis an ngá atá le píopaí brú agus bacainn píblíne a sheachaint.

Tionscal iarratais:
1. Tionscal peitriceimiceach: tomhas leibhéil leachtacha i soithí imoibrithe, umair stórála, ábhair slaodach, meáin go héasca criostalaithe, agus comhéadain dhá chéim.
2. Cosaint an chomhshaoil ​​cóireála uisce: monatóireacht a dhéanamh ar leibhéil leachtacha in umair séarachais, umair stórála ceimiceacha, umair sloda, agus meáin solaid ar fuaidreamh.
3. Tionscal cógaisíochta: leibhéil leachtacha in umair imoibrithe, umair comhábhair, drugaí an-chreimneach, agus leibhéil umar sláintíochta.
4. Bia agus dí: is féidir ábhair ard-slaodachta cosúil le anlainn agus síoróipí a stóráil in umair le struchtúir flange sláintíochta roghnacha.

Déan Teagmháil Linn
RÉAMHV：Uimh alt roimhe seoAr Aghaidh：XG3051DP Tarchuradóir brú difreálach
CCanna Treoracha Ceangal Próisis Ionchur Aschur Am Freagartha Coinníollacha Ginearálta Naisc Leictreacha Tábla Cód Samhail agus Sonraíochta

C1: Cad é an difríocht idir XG3051LT agus XG3051DP?
A: Is tarchuradóir brú difreálach coitianta é XG3051DP a éilíonn seoltán brú seachtrach; Is cineál tarchurtha leibhéal leachtach iargúlta flange amháin é XG3051LT, atá feistithe le scairt flange aonrúcháin agus ní gá píopa brú. Tá sé oiriúnach chun leibhéil leachtacha a thomhas i meáin slaodach, criostalach, agus go héasca clogged, ach níl sé oiriúnach le haghaidh sreafa a thomhas.

C2: Cad é an chúis atá le tomhas leibhéal leachtach míchruinn agus luaineachtaí móra?
A: ① Tá an scairt flange clúdaithe ag carnadh ábhar agus scálú; ② Tá róthéamh agus brú diúltach ag an gcóras líonadh ola silicone, rud a fhágann go bhfuil ola silicone ag gal; ③ Earráid socrú raon imirce; ④ Tá dlús an mheán umar athraithe. Tabhair tosaíocht do riocht oibre an scairt flange a sheiceáil, agus ansin an pointe agus an raon nialasach a athchalabrú.

C3: Conas scairt plug-in agus flange árasán a roghnú?
A: Tá an meán seans maith le socrú agus crochadh ar an mballa. Roghnaigh membrane insuite chun an scannán a sheachaint a bheith clúdaithe le dríodar ar bhalla an umair; Tá an meán glan agus saor ó dhríodar, agus is féidir flange cothrom a roghnú.

C4: Cé na meáin nach féidir a úsáid go díreach le scannán 316L?
A: Faoi choinníollacha meán ian clóiríd ard, aigéad láidir agus alcaile, agus creimeadh láidir, creimfidh 316L agus éilíonn sé bileoga scannáin Hastelloy C, Monel, nó tantalam a roghnú; Éilíonn coinníollacha oibre teocht ard deimhniú leibhéal friotaíochta teocht an sreabhach líonadh.

Treoracha Ceangail Próiseas Taobh Íseal Brú

Flange Éilipteach Cruach Dhosmálta 1/2-NPT (Cód 1) 100016 1. Flange Seomra Brú
2. Séala O-fáinne
3. NPT 1/2 Nasc Flange Éilipteacha
4. Bolt
T-Ceanglóir Cruach Dhosmálta M20x1.5 (Cód 2) 100007 1. Flange seomra brú
2. M20×1.5 T-chruthach feisteas snáithithe fireann
3. Bolt
4. O-fáinne
5. M20×1.5 cnó
6. Feadán luaidhe-isteach brú

Paraiméadair Tomhais: Brú Difreálach, Leibhéal Leachtach

Raon Tomhais
Teorainn Íochtarach Ó -100% URL (inchoigeartaithe go leanúnach)
Teorainn Uachtarach URL suas le 100% (inchoigeartaithe go leanúnach)
Tábla 1 — An Gaol idir Cód an Raon agus Raon
Cód Raon Raon Íosta Raon uasta Brú Rátáilte (Uasmhéid)
B 1 kPa 6 kPa Brú Rátáilte an Flange Leibhéil
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tábla 2 Brú Rátála ar an Flange Leibhéil
Cineál flange Leibhéal Trastomhas Ainmniúil Raon Íosta
Séala Aonair Cianda Séala Cianda Dual
Cineál Maol DN 50/2" 10 kPa 10 kPa
Cineál Maol DN 80/3" 6 kPa 1 kPa
Cineál Maol DN 4" 6 kPa 1 kPa
Cineál ionsáite DN 50/2" 16 kPa 16 kPa
Cineál ionsáite DN 80/2" 6 kPa 1 kPa
Cineál ionsáite DN 4" 6 kPa 1 kPa

Is é íos-réise an tarchuradóra leibhéal brú difreálach luach is mó na réise íosta i dTábla 1 agus i dTábla 2. Ní bheidh an réise coigeartaithe níos lú ná an réise íosta sin.
Is é uas-réise an tarchuradóra leibhéil an luach is lú idir uas-réise an chomhlachta tarchuradóra agus brú rátáilte an fheire comhréidh.

Comhartha Aschuir
Aschur 2-sreang, 4-20 mA DC HART, cumarsáid dhigiteach; tá prótacal HART forshuite ar an gcomhartha 4-20 mA DC.
Teorainneacha Comhartha Aschuir: Imin = 3.9 mA, Imax = 20.5 mA

Reatha Aláraim (Mód Cumraithe)
Mód Aláraim Íseal (Íosta) 3.7 mA
Mód Aláraim Ard (Uasmhéid) 21 mA
Gan Mód Aláraim (Coinnigh) Coinníonn sé an luach reatha bailí roimh locht
Socrú Caighdeánach Reatha Aláraim Mód Aláraim Ard


Is é 0.1 s tairiseach taise na comhpháirte amplifier. Tá tairiseach ama an braiteora agus an flange comhréidh idir 0.2 agus 2 s, ag brath ar réise an braiteora, ar an gcóimheas slánúcháin, ar fhad an fheadáin ribeach, agus ar shlaodacht an tsreabháin líonta.
Tairiseach ama inchoigeartaithe breise: 0.1 ~ 60 s.

Is féidir an tarchuradóir flange leibhéal a shuiteáil go díreach in aon áit.
Is é an coinníoll suiteála is fearr ná ais flange an phróisis a choinneáil ingearach. Cruthóidh aon diall suímh athrú nialasach incheartaithe. Is féidir an tithíocht leictreonaic a rothlú suas go dtí 360 °, agus is féidir le scriúnna socraithe é a dhaingniú in aon áit.

Coinníollacha comhshaoil

Teocht Chomhthimpeallach
íosmhéid Ag brath ar sreabhach líonta
Uasmhéid 85 °C
Le taispeáint áitiúil agus rónta FKM −20 ~ 65 °C
Teocht Stórála / Iompair
íosmhéid Ag brath ar sreabhach líonta
Uasmhéid 85 °C
Taise Choibhneasta 0 ~ 100 %
Friotaíocht turrainge
Luasghéarú 50 g
Fad 11 ms
Friotaíocht Chreathadh 2 g suas go dtí 500 Hz
EMC (Comhoiriúnacht Leictreamaighnéadach) Féach Tábla 3 "Aguisín EMC"

Próiseáil teorainn teocht mheánmhéide
Teocht mheánach:-30~180°C

Teorainn Meánteochta −30 ~ 180 °C
Teorainneacha Brú an Chorp Tarchuir Ó bhrú absalóideach 3.5 kPa suas go brú rátáilte. Is féidir le cosaint róbhrú 1.5 uair an brú rátáilte a bhaint amach, a chuirtear i bhfeidhm ar an dá thaobh den tarchuradóir ag an am céanna.
Leibhéal Brú Rátáilte Flange
Caighdeán ANSI 150 psi ~ 600 psi
Caighdeán DIN PN 1.6 MPa ~ PN 10 MPa
Teorainn Ró-ualaithe Aontaobhach Taobh brú íseal: brú rátáil an chomhlachta tarchuradóra; Taobh ardbhrú: brú rátáilte flange leibhéal. D’fhéadfadh go dtarlódh sruth nialasach incheartaithe.
Meáchan DN 50/2": thart ar 7 ~ 10 kg
DN 80/3": thart. 8 ~ 11 kg
DN 4": thart ar 9 ~ 12 kg
Cosaint ar Phléasc
Faomhadh Flameproof NEPSI ex dⅡC T6
NEPSI Faomhadh Sábháilte Intreach Ex iaⅡC T4
Teocht Oibriúcháin Incheadaithe −40 °C ~ 65 °C

Soláthar Cumhachta agus Coinníollacha Luchtaithe
Voltas Soláthair 24 V
Foirmle Luchtaigh R ≤ (Sinn − 12 V)/Imax kΩ áit a bhfuil Imax = 23 mA
uas. Voltas Soláthair 42 VDC
Min. Voltas Soláthair 12 VDC; 15 VDC (le haghaidh taispeáint LCD backlit)
Raon Luchtaithe Cumarsáide Digiteach 230 ~ 600 Ω
Ábhair
Capsúil Tomhais 316L Cruach Dhosmálta
Diaphragm 316L Cruach Dhosmálta, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Flange Próisis 304 Cruach Dhosmálta
Sreabhán Líon Ola silicone, ola glasraí
Gasket Rubar nítríle (NBR), Fluoroelastomer (FKM), PTFE
Tithíocht Tarchuradóir Cóimhiotal alúmanaim le sciath eapocsa ar an dromchla
Séala Tithíochta Rubar nítríle (NBR)
Ainmchlár 304 Cruach Dhosmálta
Ceangal Leictreach Faireog cábla M20×1.5. Críochfoirt atá oiriúnach do sheoltóirí 0.5 ~ 2.5 mm²
Ceangal Próisis Taobh íseal-bhrú an tarchuradóra: Comhlíonann flange snáithe.Level inmheánach UNF 7/16 ar thaobh ardbhrú caighdeáin ANSI nó DIN. Gléasta díreach ar fáil, déan tagairt do líníocht toisí.
Rátáil Cosanta Imfhálú IP67

Tábla 3 EMC Aguisín
Níl. Mír Tástála Bunchaighdeán Coinníoll Tástála Leibhéal Feidhmíochta
1 Astaíocht Radaithe (Imfhálú) GB/T 9254-2008 Tábla 5 30 MHz ~ 1000 MHz Pas
2 Astaíocht Seolta (Calafort Cumhachta DC) GB/T 9254-2008 Tábla 1 0.15 MHz ~ 30 MHz Pas
3 Díolúine um Scaradh Leictreastatach (ESD). GB/T 17626.2-2006 4 kV (Teagmháil) 8 kV (Aer) B
4 Díolúine Réimse Leictreamaighnéadach Radaithe RF GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Minicíocht Cumhacht Díolúine Réimse Maighnéadach GB/T 17626.8-2006 30 A/m A
6 Leictreachas Neamhbhuan Neamhbhuan / Díolúine Pléasctha GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Díolúine borrtha GB/T 17626.5-2008 1 kV (Líne go Líne)2 kV (Líne go dtí an Domhan) (1.2 us/50 us) B
8 Díolúine Suaitheadh Seolta arna Spreagadh ag Réimsí RF GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Nótaí:
(1) Leibhéal Feidhmíochta A: Le linn na tástála, fanann an fheidhmíocht gnáth laistigh de theorainneacha na sonraíochtaí teicniúla.
(2) Leibhéal Feidhmíochta B: Le linn tástála, féadfar feidhm nó feidhmíocht a dhíghrádú nó a chailliúint go sealadach, ach is féidir é a ghnóthú go huathoibríoch. Níl aon athrú ar an stádas oibriúcháin iarbhír, ar shonraí stóráilte agus ar shonraí eile.

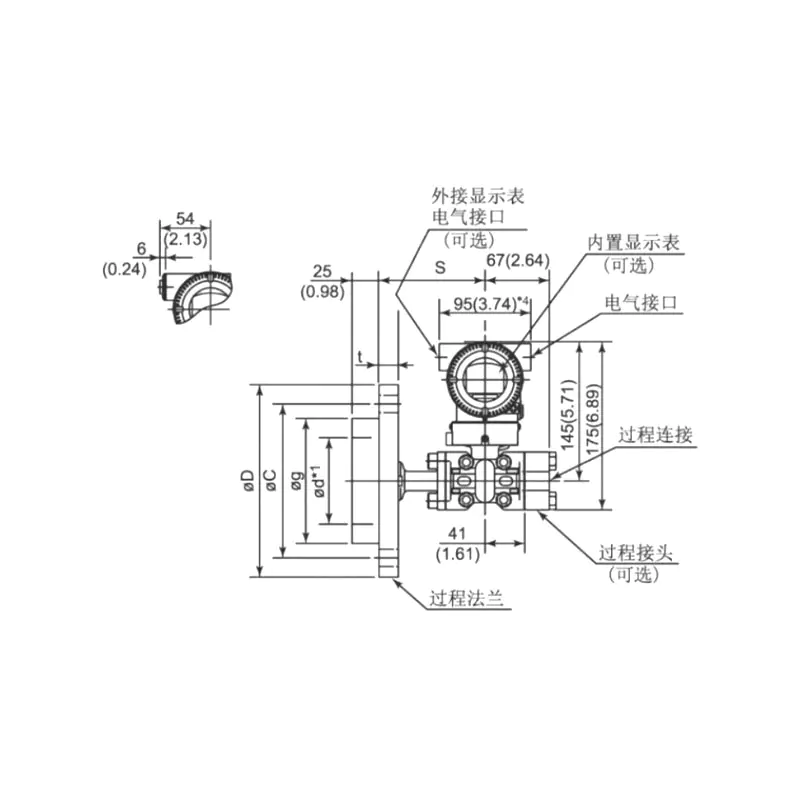

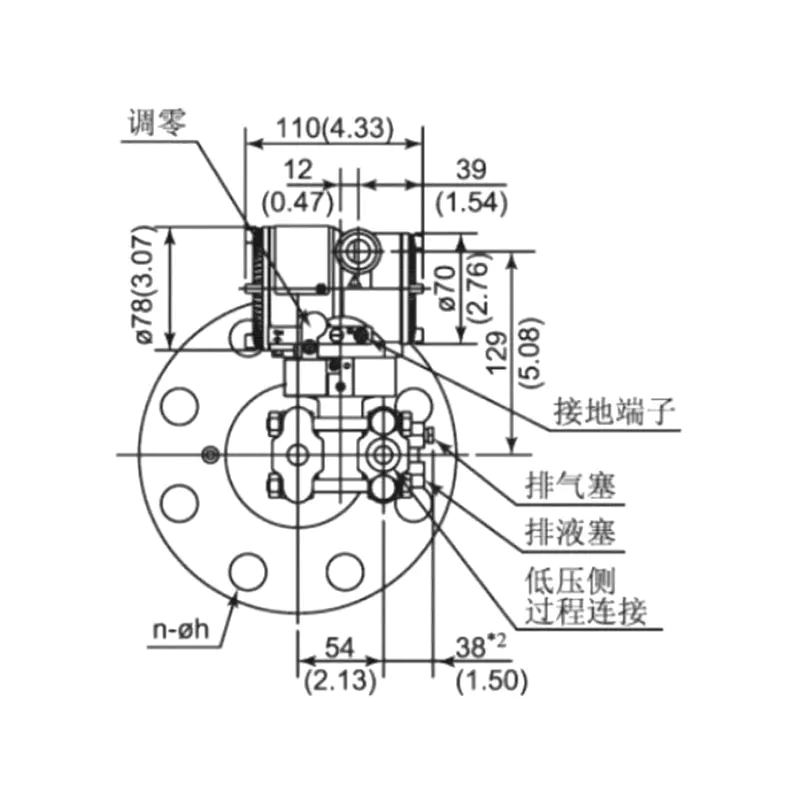

Toisí

Flange Maol Flange Maol
100011 100002

Tábla 4 Flange Leibhéal Líníocht Toiseach
Trastomhas Ainmniúil Brú Rátáilte ΦD ΦC Φd1*1 (Ionsáigh Cineál) Φg t Boltaí
Ceathair Snáithe
DN 50 (aghaidh séalaithe DIN 2526 Cineál E) (Flange DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6.4MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (aghaidh séalaithe DIN 2526 Cineál E) (Flange DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6.4MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (Cineál ANSI B 16.5 RF) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16.5 Cineál RF) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (Cineál ANSI B 16.5 RF) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

Nóta: Is féidir le húsáideoirí boltaí agus cnónna a shuiteáil go roghnach.

Fíor 5: Léaráid Nasc Leictreach
100025

Nóta: Tá feidhm an chomhéadain mhear comhionann leis an teirminéal comhartha.

XG3051 Cód Roghnaithe Cuid Flange Tarchuradóir Leibhéal Brú Difreálach
1 Tionól Séalaithe Leachtach
LT Flange leibhéal, gan aon fheadán ribeach, ⊕ taobh
2 Raon
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2.5kPa ~ 250kPa (0–0.25 ~ 25 mH₂O) / (0–25 ~ 2500mbar)
6 0–30kPa ~ 3MPa (0–2 ~ 200 mH₂O) / (0–0.3 ~ 30bar)
7 0–140kPa ~ 14MPa (0–3 ~ 300 mH₂O) / (0–1.4 ~ 140bar)
3 Ceangal Próisis Trastomhas Ainmniúil Cineál Séala Ábhar scairt/Aghaidh Séala
A DN50 DIN 2501 DIN2501 Cineál E DN2526 316L Cruach Dhosmálta
B DN50 DIN 2501 DIN2502 Cineál E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Cineál E DN2526 Tantalam
H DN80 DIN 2501 DIN2504 Cineál E DN2526 316L Cruach Dhosmálta
I DN80 DIN 2501 DIN2505 Cineál E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Cineál E DN2526 Tantalam
D DN2" ANSI B 16.5 ANSI B 16.5 Cineál RF ANSI B 16.5 316L Cruach Dhosmálta
E DN2" ANSI B 16.5 ANSI B 16.6 Cineál RF ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16.5 ANSI B 16.7 Cineál RF ANSI B 16.5 Tantalam
K DN3" ANSI B 16.5 ANSI B 16.8 Cineál RF ANSI B 16.5 316L Cruach Dhosmálta
L DN3" ANSI B 16.5 ANSI B 16.9 Cineál RF ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16.5 ANSI B 16.10 Cineál RF ANSI B 16.5 Tantalam
N DN4" ANSI B 16.5 ANSI B 16.11 Cineál RF ANSI B 16.5 316L Cruach Dhosmálta
O DN4" ANSI B 16.5 ANSI B 16.12 Cineál RF ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16.5 ANSI B 16.13 Cineál RF ANSI B 16.5 Tantalam
Z Saincheapadh Speisialta
4 Aicme Brú/Brú rátáilte Caighdeán Brú Flange
1 PN 1MPa/4MPa DIN 2501
2 PN 6.4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B 16.5
7 300psi ANSI B 16.5
8 600psi ANSI B 16.5 (Seachas DN4" ANSI B 16.5)
5 Cineál Ceangail
F Cineál Maol
H Cineál Ionsáigh, 316L Cruach Dhosmálta Fad ionsáite 50mm
I Cineál Ionsáigh, 316L Cruach Dhosmálta Fad isteach 100mm
G Cineál Ionsáigh, 316L Cruach Dhosmálta Fad isteach 150mm
L Cuir isteach Cineál, Hastelloy C Fad ionsáite 50mm
M Cuir isteach Cineál, Hastelloy C Fad isteach 100mm
N Cuir isteach Cineál, Hastelloy C Fad isteach 150mm
Z Saincheapadh Speisialta
6 Sreabhán a líonadh Raon Teochta
W Ola silicone íseal-teocht −65 ~ 145°C
S Ola silicone teocht chomhthimpeallach −30 ~ 200°C
H Ola silicone ard-teocht −10 ~ 350°C
U Ola silicone ultra-ard-teocht 0 ~ 415°C
V Ola glasraí 0 ~ 250°C
F Ola fluairínithe −30 ~ 260°C
7 Cumraíocht Aghaidh scairt Flange Fliuch
N Dada
1 316L brataithe le FEP (Próipiléin Eitiléine Fluairínithe), Teocht ≤180°C
2 316L brataithe le PFA (Perfluoralkoxy), Teocht ≤260°C
3 Scairt lannaithe le scannán PTFE (scannán polytetrafluoroethylene) [2], Teocht ≤200 ° C (Ní bhaineann le cineál cuir isteach)
4 316L brataithe le FEP (Próipiléin Eitiléine Fluairínithe), Teocht ≤180°C (Insert type only)
5 316L brataithe le PFA (Perfluoralkoxy), Teocht ≤260°C (Insert type only)
6 Óirphlátáilte 316L
7 Ruby-plátáilte 316L
8 Cóireáil frithfholús
