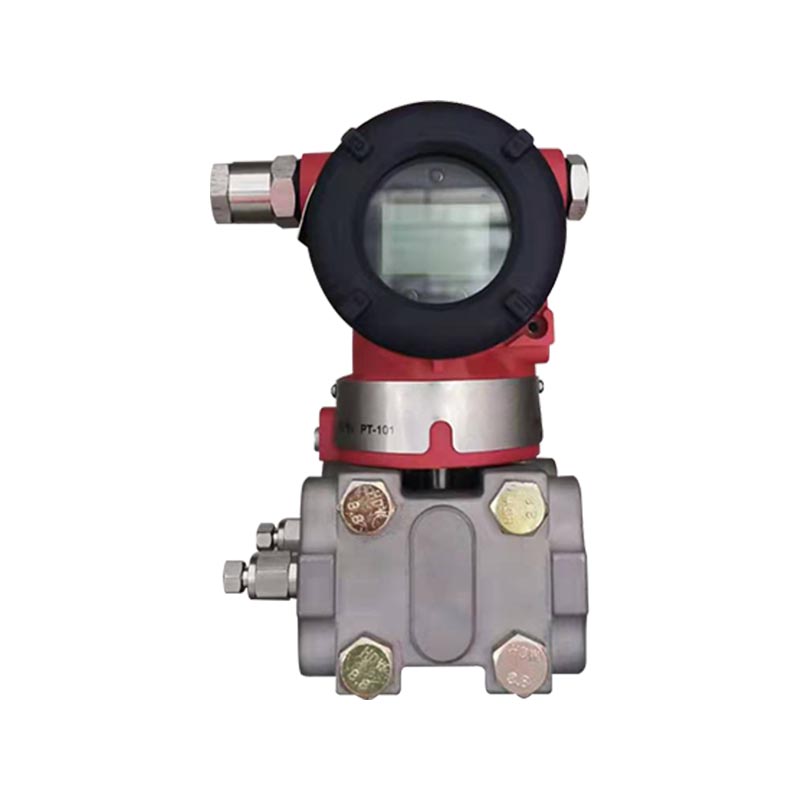

XG3051DP Tarchuradóir brú difreálach

Name: XG3051DP Tarchuradóir brú difreálach
Rating: 5 (99 reviews)

Réamhrá Táirge:
Baineann XG3051DP leis an tarchuradóir brú difreálach cliste 3051 sraith capacitive a tháirgtear sa bhaile, a ghlacann an prionsabal braite capacitive chun difríocht brú an mheáin tomhaiste a thiontú go comhartha caighdeánach HART 4-20mA. Is féidir é a úsáid chun paraiméadair phróisis a thomhas mar bhrú difreálach, leibhéal leachtach, ráta sreafa, leibhéal leachtach coimeádán dúnta, difríocht brú píblíne, etc. Úsáidtear go forleathan é i gcórais rialaithe DCS agus PLC.

Tionscal iarratais:
1. Tionscal peitriceimiceach: leibhéal leachtach citeal imoibrithe, ráta sreafa píblíne, difríocht brú scagaire, leibhéal leacht umar, a úsáidtear go forleathan i gcoinníollacha pléascadh-cruthúnas.
2. Tionscal cumhachta: monatóireacht a dhéanamh ar chórais coire agus tuirbín i ngléasraí cumhachta, ráta sreafa gaile agus uisce, brú diúltach foirnéise, leibhéal leachtach coimeádáin, agus difríocht brú scagaire.
3. Cóireáil uisce/cosaint an chomhshaoil: próisis íonú séarachais agus uisce, leibhéal an umair, ráta sreafa píblíne, difríocht brú an scagaire.
4. Tionscal metallurgical: Tomhas na difríochta brú sreabhach, leibhéal meánach leachtach, agus sreabhadh píblíne próisis i bpróisis bruithnithe.
5. Tionscal páipéir: leibhéal leachtach laíon, difríocht brú scagaire, tomhas sreabhadh próisis.

Déan Teagmháil Linn

RÉAMHV：XG3051LT Tarchuradóir leibhéal leachtach brú difreálach Ar Aghaidh：XG3051DP Tarchuradóir iargúlta brú difreálach

CCanna Sonraíochtaí Feidhmíochta Sonraíochtaí Feidhmiúla Suiteáil Treoracha Ceangal Próisis Naisc Leictreacha Tábla Cód Samhail agus Sonraíochta Sonraíochtaí Fisiceacha

C1: Cad iad na paraiméadair is féidir XG3051DP a thomhas?
A: Is tarchuradóir brú difreálach é seo a thomhaiseann brú difreálach ina chroílár. Trí chomhshó brú difreálach, is féidir leis sreabhadh píblíne a thomhas, leibhéal leachtach coimeádán dúnta, difríocht brú roimh agus tar éis scagairí, agus brú diúltach foirnéise. Ní féidir brú iomlán a thomhas go díreach. Agus sreabhadh á thomhas, is féidir feidhm fhréamh cearnach HART a chur i ngníomh chun comharthaí sreabhadh aschuir.

C2: Cad é an chúis atá le comhartha aschuir tarchuradóra míchruinn agus sruth mór nialasach?
A: Tá sceitheadh, bacainní, agus carnadh sreabhach sna píopaí brú dearfacha agus diúltacha; ② Earráid socrú raon imirce; ③ Athruithe tobann ar theocht an chomhshaoil; ④ Tá an scannán faoi réir tionchar róbhrú. Tabhair tosaíocht do sheiceáil na píobaireachta ríogachta agus athchalabrú an náid agus an raon ag baint úsáide as rialtóir HART.

C3: Cad iad na réamhchúraimí maidir le sreangú dhá-shreang XG3051DP?
A: Glacadh le córas dhá-sreang DC24V, gan idirdhealú a dhéanamh idir línte comhartha dearfacha agus diúltacha, ní mó ná 500 Ω an t-ualach ciorcad uasta; Éilíonn cumarsáid HART ciorcad atá nasctha i sraith le friotóir 250 Ω; Lean go docht na sonraíochtaí pléascdhíonach maidir le sreangú i gcásanna pléascadh, agus cinntigh go bhfuil talamh iontaofa ar an gcás.

C4: Cad iad na coinníollacha oibriúcháin a éilíonn athsholáthar seicní neamh 316L?
A: Is meán an-chreimneach é an meán tástála (aigéad láidir, alcaile láidir, ábhar ian clóiríd ard), creimfidh 316L, agus is gá bileoga scannáin Hastelloy C, Monel nó Tantalum a roghnú; Éilíonn coinníollacha sláinteachais bia agus cógaisíochta struchtúir membrane sláinteachais shaincheaptha.

Cruinneas tagartha chun an raon a choigeartú
(Lena n-áirítear líneacht nialasach, hysteresis, agus atrialltacht) ±0.075%
Má tá TD＞10 (TD = Uas-réise / Réise Coigeartaithe), is é an cruinneas ná: ±(0.0075 × TD)%
Tá an cruinneas d'aschur fréimhe cearnach 1.5 uair an cruinneas tagartha líneach thuas.

Éifeacht Teochta Comhthimpeallach

Cód Réise	Éifeacht Iomlán ó -20 ℃ ~ 65 ℃
A	±(0.45 × TD 0.25) % × Réise
B	±(0.30 × TD 0.20) % × Réise
C/D/E	±(0.20 × TD 0.10) % × Réise
Cód Réise	Éifeacht Iomlán do -40 ℃ ~ -20 ℃ agus 65 ℃ ~ 85 ℃
A	±(0.45 × TD 0.25) % × Réise
B	±(0.30 × TD 0.20) % × Réise
C/D/E	±(0.20 × TD 0.10) % × Réise
Éifeacht Lasmuigh den Raon	±0.075 % × Réise

Éifeacht Brú Statach

Cód Réise	Cainníocht Éifeacht
A	±(0.15% URL 0.10% Spa) / 4MPa
B	±(0.10% URL 0.075% Spa) / 16MPa
C/D/E	±(0.05% URL 0.05% Spa) / 16MPa

Éifeacht Overpressure

Cód Réise	Cainníocht Éifeacht
A	±0.2% × Réise / 4MPa
B	±0.2% × Réise / 16MPa
C/D/E	±0.1% × Réise / 16MPa

Cobhsaíocht Fadtéarmach

Cód Réise	Cainníocht Éifeacht
A	±0.5% × Réise/bliain
B	±0.2% × Réise/bliain
C/D/E	±0.1% × Réise/bliain

Éifeacht Soláthair Cumhachta: ±0.001% /10V (12- 42 V DC), diomaibhseach.

Raon agus Teorainneacha
Cód Réise	Mír	kPa	mbar
A	Réise	0.1 ~ 1	1 ~ 10
A	Raon	−1 ~1	−10 ~ 10
B	Réise	0.2 ~ 6	2 ~ 60
B	Raon	−6 ~6	−60 ~ 60
C	Réise	0.4 ~ 40	4 ~ 400
C	Raon	−40 ~ 40	−400 ~ 400
D	Réise	2.5 ~ 250	25 ~ 2500
D	Raon	−250 ~ 250	−2500 ~ 2500
E	Réise	20 ~ 2000	0.2 ~ 20 barra
E	Raon	−500 ~ 2000	−5 ~ 20 barra

Paraiméadar	Sonraíocht
Raon Limits	Inchoigeartaithe faoi shaoirse laistigh de theorainneacha uachtaracha agus íochtair an raoin. Moltar an cód réise a roghnú leis an gcóimheas slánúcháin is ísle is féidir chun an fheidhmíocht a bharrfheabhsú.
Socrú nialais	Is féidir nialas agus réise a choigeartú chuig aon luach laistigh den raon tomhais, ar choinníoll: Réise Calabraithe ≥ Íos-Réise
Éifeacht Suite Gléasta	Ní bhíonn aon sruth nialasach mar gheall ar athruithe ar an suíomh gléasta comhthreomhar leis an scairt. Má athraíonn suíomh níos mó ná 90° i gcoibhneas le dromchla an scairt, tarlaíonn fritháireamh nialasach laistigh de <0.4 kPa (is féidir a cheartú trí choigeartú nialasach). Gan éifeacht réise.
Aschur	2-sreang, 4 ~ 20 mA DC, cumarsáid dhigiteach HART roghnach.
	Is féidir aschur líneach nó fréimhe cearnach a roghnú.
	Aschur signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Reatha Aláraim	Modh íseal-aláraim (nóiméad): 3.7 mA
	Modh ard-aláraim (uas): 21 mA
	Modh gan aláraim (gabháil): coinnigh an sruth bailí roimh an locht
	Réamhshocrú: mód ard-aláraim
Am Freagartha	Tairiseach damping an aonaid amplifier: 0.1 s; tairiseach ama an bhraiteora: 0.1 ~ 2 s (spleách ar réise agus ar mhúchadh).
	Tairiseach ama inchoigeartaithe breise: 0.1 ~ 60 s.
	Braitheann éifeacht aschuir neamhlíneach (m.sh., fréimhe cearnach) ar an bhfeidhm agus is féidir é a ríomh.
Am Te-suas	< 15 s
Teocht Chomhthimpeallach	−40 ~ 85 ℃
Teocht Chomhthimpeallach	−20 ~ 65 ℃ (le LCD agus fluororubber O-ring)
Teocht Stórála / Iompair	−50 ~ 85 ℃; −40 ~ 85 ℃ (le taispeáint LCD)
Brú Oibre	Brú oibre rátáilte: 16 MPa / 25 MPa / 40 MPa (trí rátáil)
Teorainn Brú Statach	Ó bhrú absalóideach 3.5 kPa suas go brú rátáilte. Is féidir an brú cruthúnais a bheith 1.5 uair an brú rátáilte, a chuirtear i bhfeidhm ar an dá thaobh den tarchuradóir ag an am céanna.
Teorainn Ró-ualaithe Aontreoch	Ró-ualach aontreoch suas go dtí brú rátáilte
Comhoiriúnacht Leictreamaighnéadach (EMC)	Féach Tábla Aguisín um Chomhoiriúnacht Leictreamaighnéadach ar an gcéad leathanach eile

Soláthar Cumhachta agus Coinníollacha Luchtaithe
Voltas Soláthair Cumhachta	24 V, R ≤ (Sinn − 12 V) / Imax kΩ
Voltas Soláthair Cumhachta	(áit a bhfuil Imax = 23 mA)
Voltas Soláthair Cumhachta Uasta	42 VDC
Voltas Soláthair Cumhachta Íosta	12 VDC; 15 VDC (le LCD backlit)
Raon Luchtaithe Cumarsáide Digiteach	250 ~ 600 Ω

Ceangal Leictreach
Faireog cábla M20×1.5; bloc teirminéil atá oiriúnach do sheoltóirí 0.5 ~ 2.5 mm².

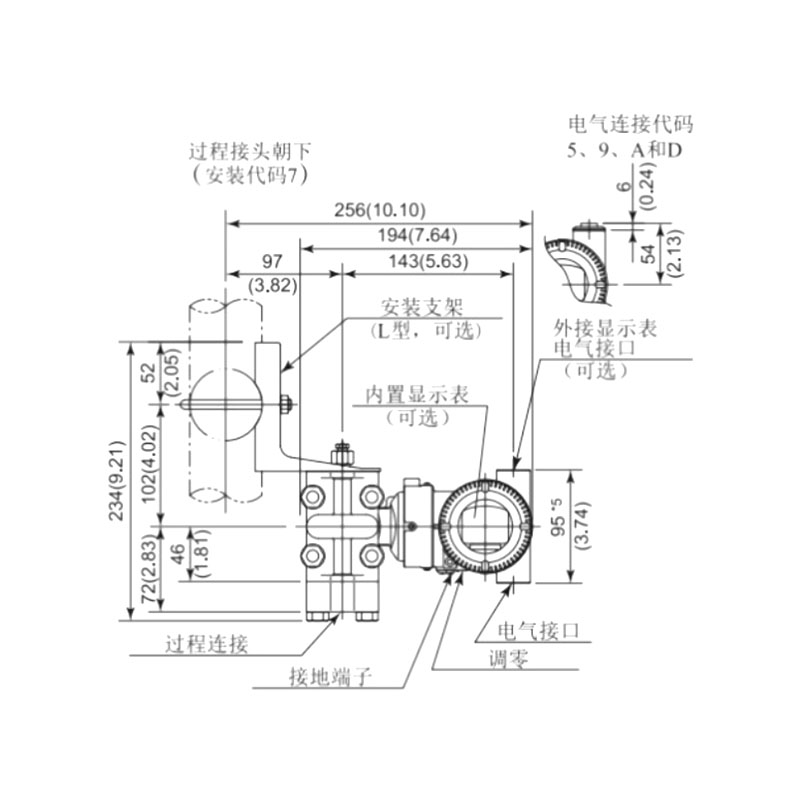

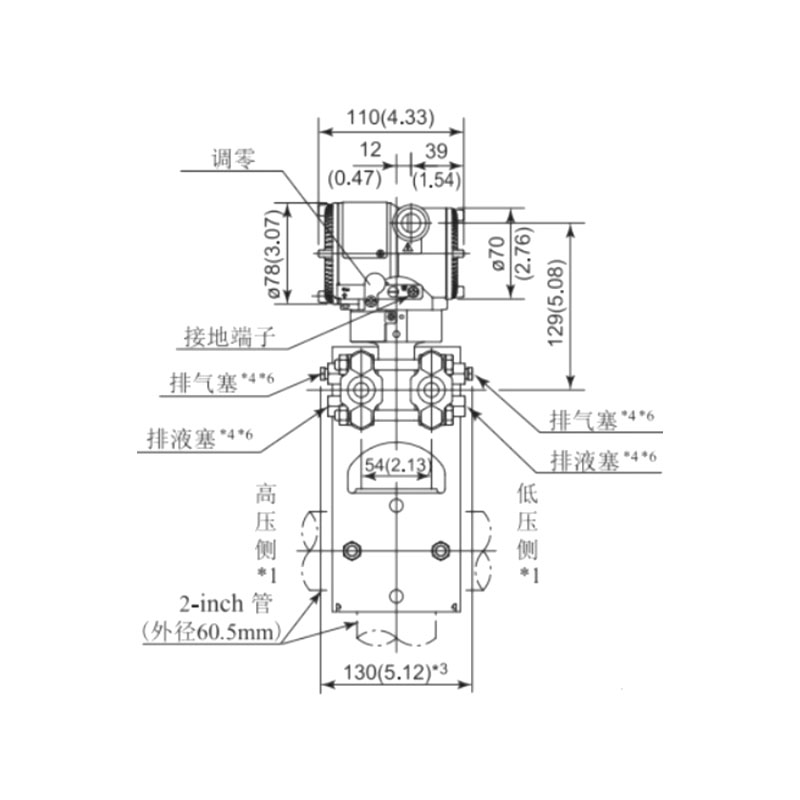

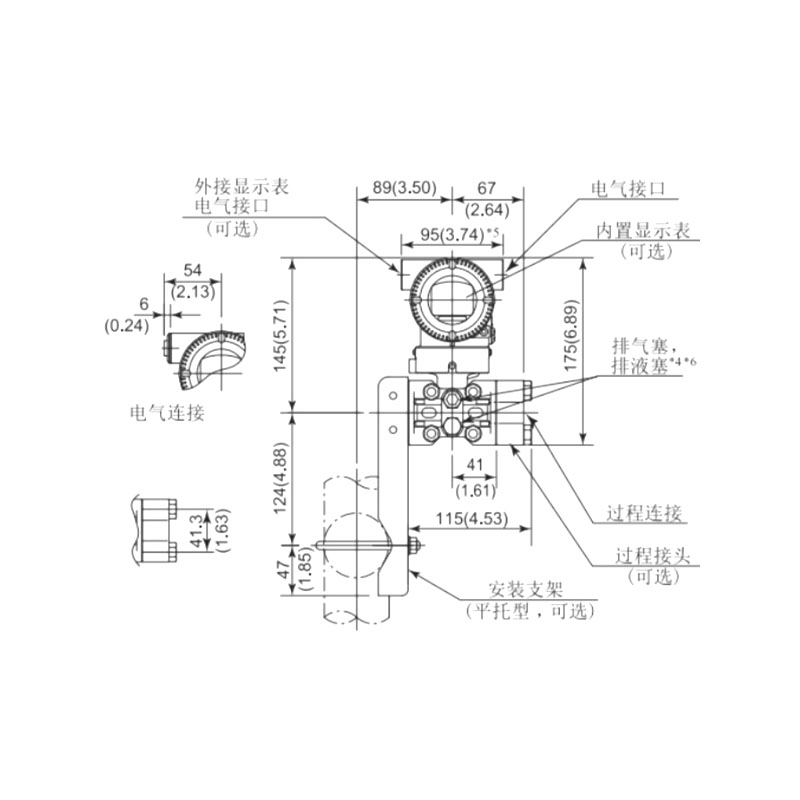

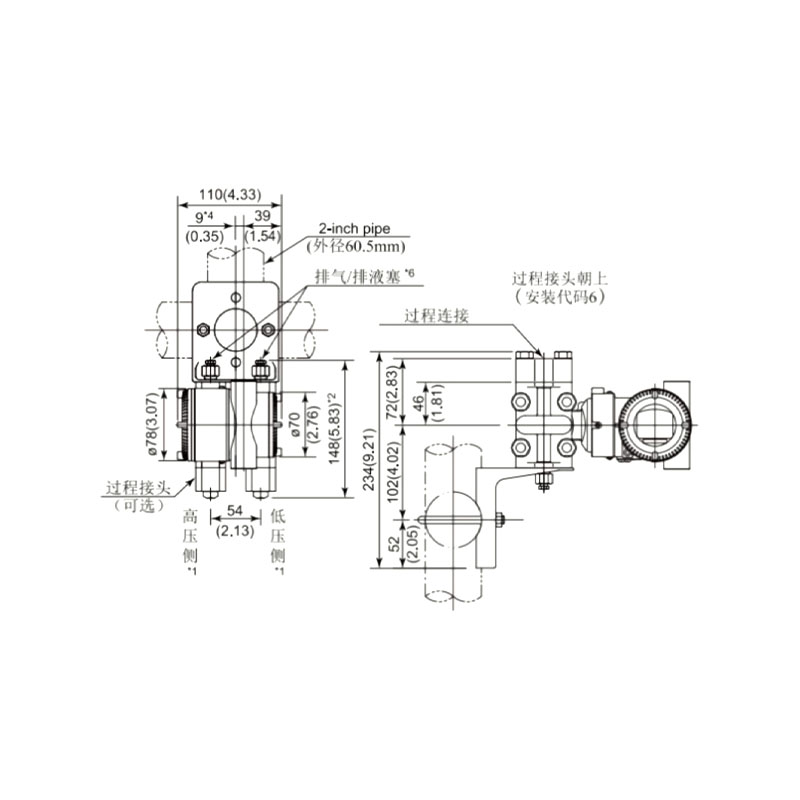

Ceangal Próisis
Tapaítear dhá aghaidh deiridh an fheire nasc próisis le snáitheanna inmheánacha NPT 1/4 agus M10.

Treoracha nascachta próisis maidir le cur ar aghaidh aontaobhach gan flanges a chur ar aghaidh

Flange Éilipteach Cruach Dhosmálta 1/2-NPT (Cód 1)		1. Flange Seomra Brú
		2. Séala O-fáinne
		3. NPT 1/2 Nasc Flange Éilipteacha
		4. Bolt
T-Ceanglóir Cruach Dhosmálta M20x1.5 (Cód 2)		1. Flange seomra brú
		2. M20×1.5 T-chruthach feisteas snáithithe fireann
		3. Bolt
		4. O-fáinne
		5. M20×1.5 cnó
		6. Feadán luaidhe-isteach brú

Fíor 5: Léaráid Nasc Leictreach

Nóta: Tá feidhm an chomhéadain mhear comhionann leis an teirminéal comhartha.

Roghnú Múnla Tarchuradóir Brú Difreálach XG3051DP-

Cruinneas

Aschur

Earráid bhunúsach ±0.05%

4-20mA le cumarsáid HART

Earráid bhunúsach ±0.075%

4-20mA le cumarsáid HART

Earráid bhunúsach ±0.1%

4-20mA le cumarsáid HART

Aschur analógach 4–20mA

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2.5kPa ~ 250kPa (0-0.25 ~ 25 mH₂O) / (0-25 ~ 2500mbar)

0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0.3 ~ 30bar)

0–140kPa ~ 14MPa (0-3 ~ 300 mH₂O) / (0-1.4 ~ 140bar)

Ábhar diaphragm

Sreabhán Líon

316L Cruach Dhosmálta

Ola Silicone

316L Cruach Dhosmálta

Ola Fluairínithe

Hastelloy C

Ola Silicone

Hastelloy C

Ola Fluairínithe

Cruach dhosmálta 316L órphlátáilte

Ola Silicone

Cruach dhosmálta 316L órphlátáilte

Ola Fluairínithe

FEP Brataithe 316L Cruach Dhosmálta

Ola Silicone

Tantalam

Ola Silicone

Brú Oibre Rátáilte

0.2MPa (Do Raon A amháin)

7MPa (Do Raon A amháin)

16MPa

25MPa

40MPa

Ceangal Próisis
