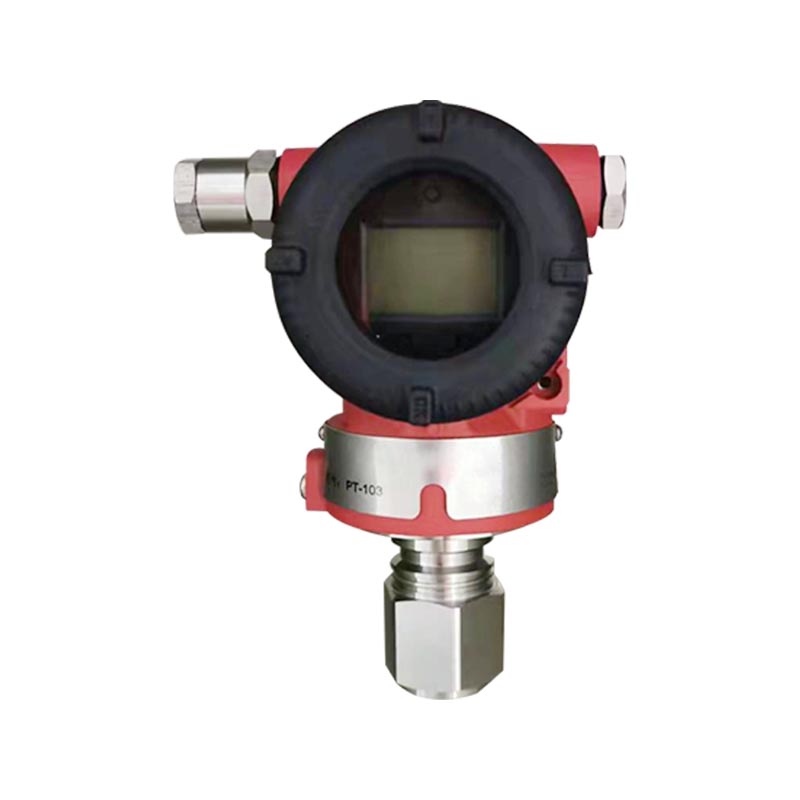

XG3051T Brú difreálach / tarchuradóir brú iomlán

Réamhrá Táirge:
Is tarchuradóir brú nasctha díreach cliste é XG3051T sraith 3051T, atá ar fáil i dhá chineál: brú tomhsaireachta agus brú iomlán; Glacadh le braiteadh capacitive, scairt 316L, aschur HART 4-20mA, soláthar cumhachta 24VDC, cruinneas 0.075-0.15% FS, LCD roghnach, tacú le calabrú áitiúil / láimhe, blaosc pléasc-dhíonach, cosaint IP65, clúdach raon leathan, friotaíocht tionchair, cobhsaíocht mhaith fadtéarmach, gan aon ghá le gabhálais brú próisis, suiteáilte go díreach i bpíblínte brú.

Príomhfheidhmchláir:
Tomhais brú na ngás, na leachtanna agus na ngal; Úsáidtear i líonraí peitriceimiceach, ceimiceacha, cumhachta, miotalóireachta, cóireála uisce, agus píblíne ola agus gáis; tá an cineál brú iomlán oiriúnach do choinníollacha folús, brú diúltach, driogtha agus driogtha; úsáidtear an brú tomhsaire chun monatóireacht a dhéanamh ar bhrú na ngnáthphíblínte agus na limistéar umar agus tá sé ceangailte le córais rialaithe DCS/PLC.

Déan Teagmháil Linn
RÉAMHV：XG3051T Brú difreálach / tarchuradóir iargúlta brú iomlánAr Aghaidh：Sin alt eile
CCanna Sonraíochtaí Feidhmíochta Sonraíochtaí Feidhmiúla Suiteáil Treoracha Ceangal Próisis Sonraíochtaí Fisiceacha
C1: Conas idirdhealú a dhéanamh idir brú tomhsaire XG3051T agus samhlacha brú iomlán, agus an féidir iad a úsáid go hidirmhalartaithe?
A: Tá an brú tomhais bunaithe ar bhrú an atmaisféir áitiúil, agus tá an brú iomlán bunaithe ar fholús iomlán. Tá na bellows crua-earraí difriúil agus ní féidir iad a idirmhalartú go díreach; is fearr an cineál brú absalóideach le haghaidh coinníollacha oibre bhfolús, agus is fearr an cineál brú tomhsaire le haghaidh brú gnáthphíblíne.

C2: Is é 4-20mA an comhartha aschuir. An dtacaíonn sé le prótacal HART?
A: Tagann XG3051T caighdeánach le 4-20mA HART, is féidir a choigeartú de láimh le haghaidh paraiméadair, nó is féidir ceann LCD áitiúil a roghnú chun luachanna brú a fheiceáil go háitiúil.

C3: An féidir leis an meán teagmháil dhíreach a dhéanamh leis an scairt tarchuradóra, agus cén t-ábhar a bhfuil sé i dteagmháil leis?
A: Déanann meán an struchtúir nasc díreach teagmháil dhíreach leis an scairt, agus is é an scairt caighdeánach cruach dhosmálta 316L; Éilíonn meáin chreimneach láidir deimhniú roimh ré maidir le coinníollacha oibriúcháin agus roghnú ábhar membrane speisialta.

C4: Cad iad na cúiseanna coitianta le teip aschuir tarchuradóra agus léim uimhriúil?
A: Ar dtús, seiceáil an bhfuil an soláthar cumhachta 24V gnáth agus an bhfuil aon naisc scaoilte sa sreangú; ar an dara dul síos, imscrúdú a dhéanamh ar thionchar agus ar bhac na meáin phróisis; Athshocraigh agus calabraigh leis an rialtóir HART arís, agus seiceáil an socrú raoin le haghaidh aon neamhghnáchaíochtaí.

C5: Cad iad na timpeallachtaí ar an láthair agus na leibhéil cruthúnas pléascadh a bhfuil XG3051T oiriúnach dóibh?
A: Leibhéal cosanta IP65, tacaíonn sé le roghnú pléascadh-cruthúnas; Oiriúnach do pheitriceimiceach, ceimiceacha, cóireáil uisce, cumhacht, agus feidhmeanna eile ar an láthair; Seachain teocht ard níos mó ná an raon agus timpeallachtaí creathadh láidir, agus níor chóir go mbeadh an teocht mheánach níos mó ná an raon sonraíochta táirge.

Cruinneas tagartha don raon coigeartaithe
(Lena n-áirítear líneacht nialasach, hysteresis agus atrialltacht) ±0.075%Má tá TD ＞10 (TD = Raon uasta / Raon Coigeartaithe), ansin: ±(0.0075 × TD)%

Éifeacht Teochta Comhthimpeallach
Cód Raon Éifeacht Iomlán ag -20 ℃ ~ 65 ℃
B/L ±(0.30×TD 0.20) %×Réise
Daoine eile ±(0.20×TD 0.10) %×Réise
Cód Raon Éifeacht Iomlán ag -40 ℃ ~ -20 ℃ agus 65 ℃ ~ 85 ℃
B/L ±(0.30×TD 0.20) %×Réise
Daoine eile ±(0.20×TD 0.10) %×Réise

Éifeacht Thar-réimse
±0.075% x Réise

Cobhsaíocht Fadtéarmach

Cód Raon Éifeacht (Sruth)
B/L ±0.2%×Réise / 1 bhliain
Daoine eile ±0.1%×Réise / 1 bhliain


Éifeacht Soláthar Cumhachta
±0.001%/10V (12～42V DC), diomaibhseach

Raon agus Raon Tomhais (XG3051T-Brú)
Cód Raon Cineál kPa barrara
B Raon 0.6~6 6 ~ 60 mbar
Réise -6~6 -60~60 mbar
C Raon 2~40 0.02~0.4
Réise -40~40 -0.4~0.4
D Raon 2.5~250 0.025~2.5
Réise -100~250 -1~2.5
F Raon 30~3000 0.3~30
Réise -100~3000 -1~30
G Raon 0.1 ~ 10 MPa 1~100
Réise -0.1~10 MPa -1~100
H Raon 0.21 ~ 21 MPa 2.1~210
Réise -0.1~21 MPa -1~210
I Raon 0.4 ~ 40 MPa 4~400
Réise -0.1~40 MPa -1~400
J Raon 0.6 ~ 60 MPa 6~600
Réise -0.1~60 MPa -1~600


Raon and Measureme Raon nt (XG3051T- Brú Iomlán)

Cód Raon Cineál kPa barrara
L Raon 2~40 0.02~0.4
Réise 0~40 0~0.4
M Raon 2.5~250 0.025~2.5
Réise 0~250 0~2.5
O Raon 30~3000 0.3~30
Réise 0~3000 0~30
Mír Cur síos
Raon Limits Is féidir é a choigeartú go treallach laistigh de theorainneacha uachtaracha agus íochtair an raoin. Moltar an cód raon a roghnú leis an gcóimheas slánúcháin is ísle is féidir chun tréithe feidhmíochta a bharrfheabhsú.
Socrú nialais Is féidir nialas agus réise a choigeartú go dtí aon luach laistigh den raon tomhais atá sonraithe sa tábla, ar choinníoll:: Réise Calabraithe ≥ Réise Íosta.
Éifeacht Gléasta-Suímh Ní bheidh athrú ar shuíomh gléasta comhthreomhar le dromchla an scairt ina chúis le sruth nialasach. Maidir le diall gléasta-suíomh os cionn 90° i gcoibhneas le dromchla an scairt: taispeánann Raon C sruth nialasach ＜0.25kPa; léiríonn raonta eile náid sruth ＜0.15kPa. Is féidir gach sruth nialasach a cheartú trí choigeartú pointe nialasach. Gan éifeacht réise.
Aschur 2-shreang, 4-20mA DC. Cumarsáid dhigiteach roghnach HART. Is féidir aschur líneach nó fréimhe cearnaí a roghnú.
Aschur signal limits: Imin=3.9 mA, Imax=20.5 mA
Reatha Aláraim Aláram íseal (íosmhéid): 3.7mA
Aláram ard (uasmhéid): 21mA
Modh gan aláraim (gabháil): Coinnigh luach reatha bailí roimh an locht
Aláram réamhshocraithe monarchan: Mód ard-aláraim
Am Freagartha Tairiseach taise aimplitheoir: 0.1s; Tairiseach ama an bhraiteora: 0.1-1.6s (ag brath ar an raon agus ar an gcóimheas láimhdeachais). Tairiseach ama inchoigeartaithe breise: 0.1-60s.
Am Téite ＜15s
Teocht Chomhthimpeallach −40~85°C
−20 ~ 65 ° C (le fáinne séalaithe LCD agus FKM)
Teocht Stórála / Iompair −50~85°C
−40~85°C (with LCD)
Teorainneacha Brú Ó fholús suas go dtí an raon uasta.


Teorainn Ró-ualaithe:

Raon 6 kPa 40 kPa 250 kPa 3 MPa
Cód (B) (C/L) (D/M) (F/O)
Teorainn Ró-ualaithe 0.2 MPa 1 MPa 4 MPa 16 MPa
Raon 10 MPa 21 MPa 40 MPa 60 MPa
Cód (H) (mé) (mé) (K)
Teorainn Ró-ualaithe 20 MPa 50 MPa 50 MPa 70 MPa


Comhoiriúnacht Leictreamaighnéadach (EMC)
Féach ar an gcéad leathanach eile, Aguisín EMC'

Soláthar Cumhachta agus Coinníollacha Luchtaithe
Is é voltas soláthair cumhachta 24V, R ≤ (Us-12V)/Imax k
áit a bhfuil Imax=23 mA
Uasvoltas soláthair cumhachta: 42VDC
Raon ualach cumarsáide digiteach: 230 ~ 600Ω

Ceangal Leictreach
Faireog cábla M20×1.5; críochfoirt oiriúnach do sheoltóirí 0.5 ~ 2.5mm².

Ceangal Próisis
Ceangal próiseas caighdeánach: NPT 1/2 snáithe inmheánach. Cuibheoirí ar fáil le haghaidh snáithe seachtrach NPT 1/2, G1/2, M20×1.5, agus calafort folúis KF16.

Cur Síos Ceangal Próisis (Cód 1)
Formáid Chaighdeánach (Cód 1)

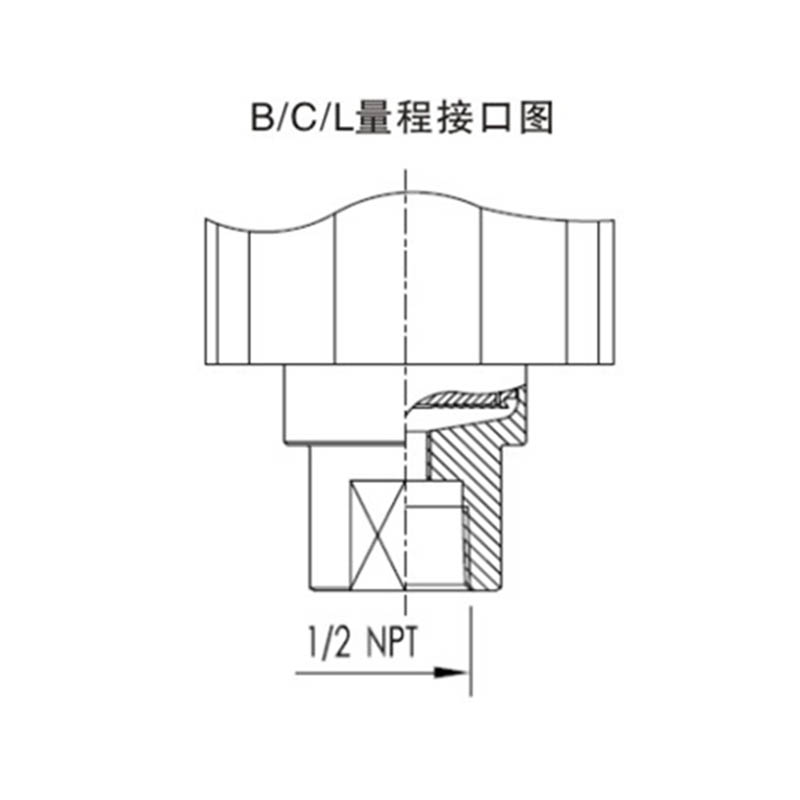

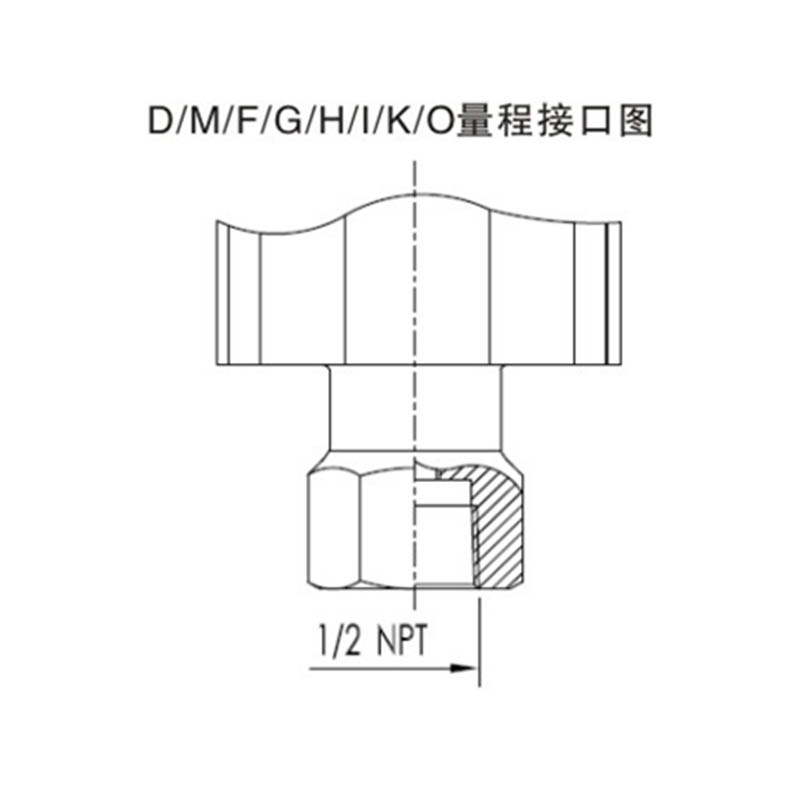

100064-Mjut 100054-1-6F2j
Foirm Chomhéadain Díorthaigh
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tábla Cód Samhail agus Sonraíochta

Roghnú Tarchuradóir Brú 3051T
1 G Brú Tomhsaire
A Brú Absalóideach
2 Cruinneas Aschur
U Earráid bhunúsach ±0.04% 4-20mA le cumarsáid HART
B Earráid bhunúsach ±0.075% 4-20mA le cumarsáid HART
A Earráid bhunúsach ±0.05% 4-20mA le cumarsáid HART
C Earráid bhunúsach ±0.01% 4-20mA le cumarsáid HART
N Aschur analógach 4-20mA
3 Brú Tomhsaire
B 0-0.6kPa ~ 6kPa / (0-60 ~ 600 mmH₂O) / (0-6 ~ 60mbar)
C 0-2kPa ~ 40kPa / (0-200 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)
D 0-2.5kPa ~ 250kPa / (0-0.25 ~ 25 mH₂O) / (0-25 ~ 2500mbar)
F 0-30kPa ~ 3MPa / (0-3 ~ 300 mH₂O) / (0-0.3 ~ 30bar)
G 0–0.1 MPa ~ 10 MPa (0–1 ~ 100 barra)
H 0–0.21 MPa ~ 21 MPa (0–2.1 ~ 210 barra)
I 0–0.4 MPa ~ 40 MPa (0–4 ~ 400 barra)
J 0–0.6 MPa ~ 60 MPa (0–6 ~ 600 barra)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Brú iomlán amháin
M 0–2.5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Brú iomlán amháin
N 0–30 kPa ~ 3 MPa (0–0.3 ~ 30 bar). Brú iomlán amháin
4 Ábhar diaphragm / Sreabhán Líonadh
A 316L ola cruach dhosmálta/sileacain
B 316L cruach dhosmálta / ola fluairínithe
C Hastelloy C / ola silicone
D Hastelloy C / ola fluairínithe
5 Ceangal Próisis
1 1/2" snáithe inmheánach NPT

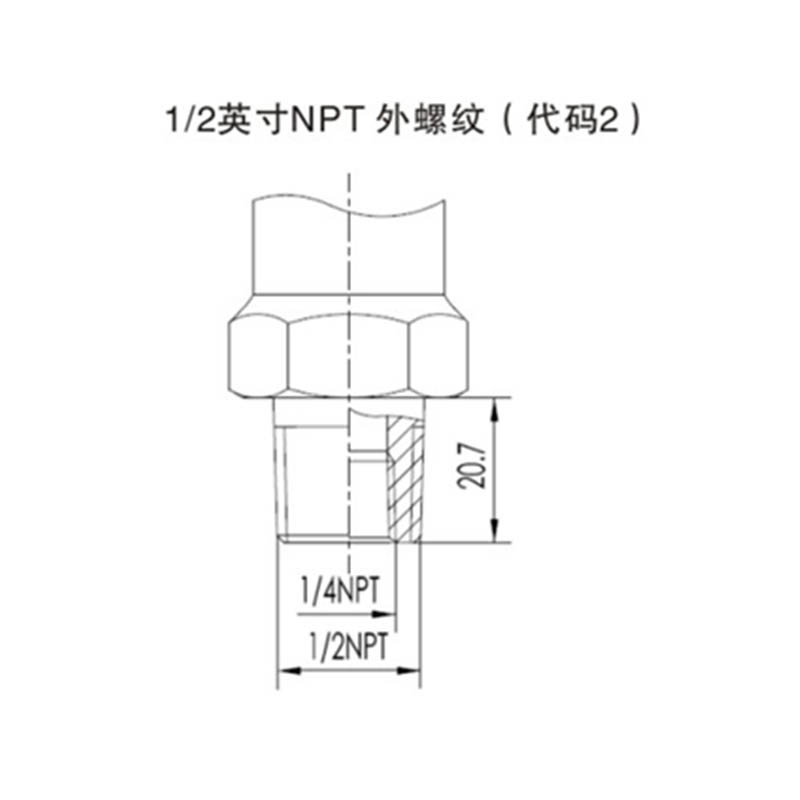

2 1/2" snáithe seachtrach NPT (le 1/4" NPT taobh istigh)

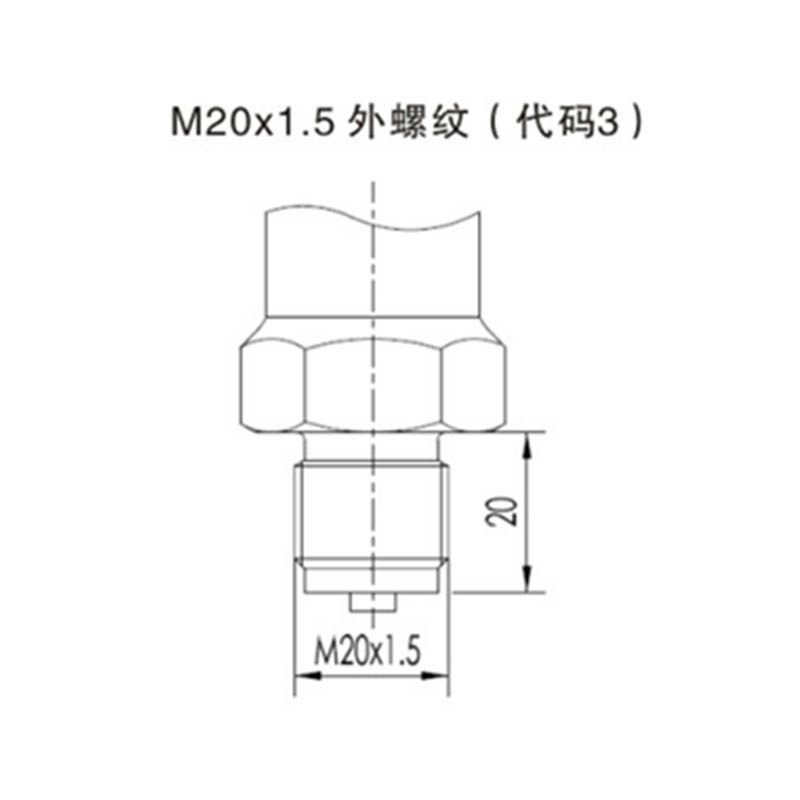

3 M20×1.5 snáithe seachtrach

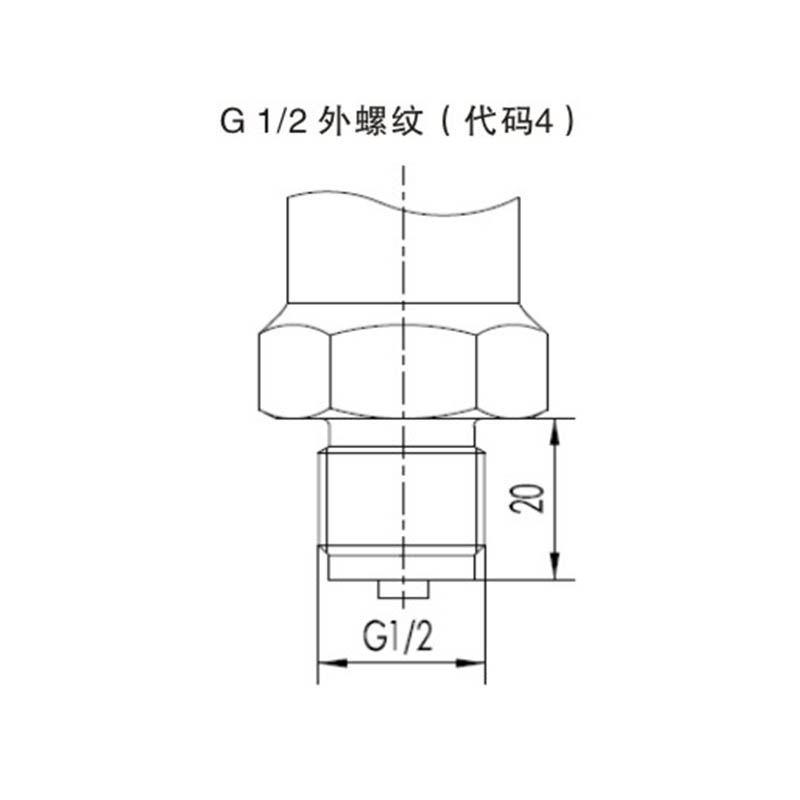

4 G1/2 snáithe seachtrach

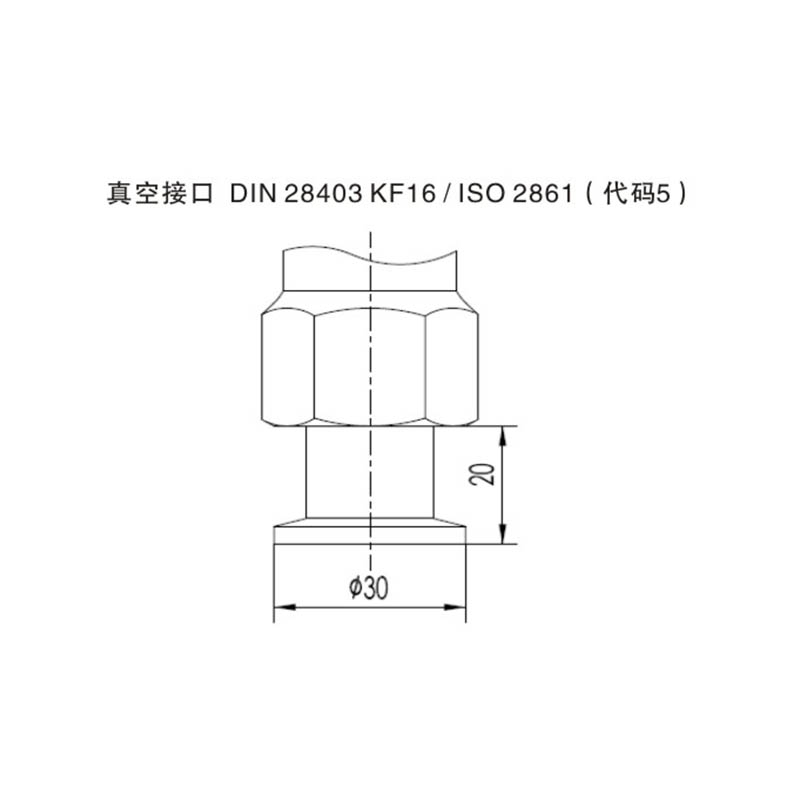

5 Nasc folúis DIN 28403 KF16 / ISO 2861

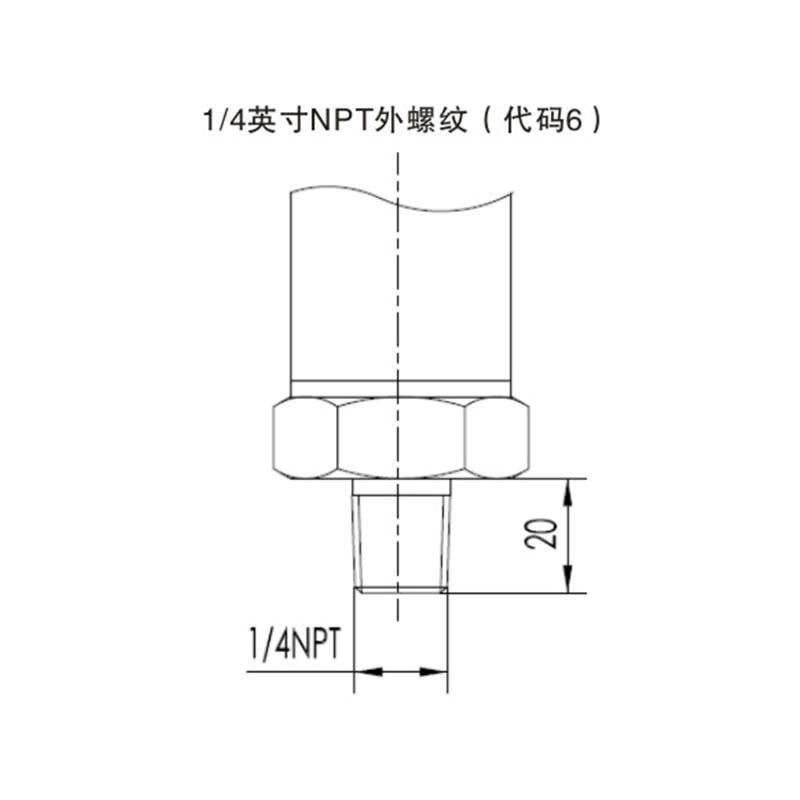

6 1/4" NPT snáithe seachtrach
6 Feidhm Speisialta
N Dada
P Cosaint tintreach
O Cóireáil saor ó ola (le haghaidh tomhas ocsaigine: líonadh ola fhluairínithe, fáinne séala FKM, <6 MPa, <60 °C)
7 Lúibín Gléasta
N Dada
1 Cruach dhosmálta
2 Cruach carbóin ghalbhánuithe
8 Taispeáin
N Gan taispeáint
2 LCD le backlight (−20 °C)
3 Taispeáint OLED (−40 °C)
9 Cóireáil pléascdhíonach
N Leagan caighdeánach
A Cineál sábháilteachta intreach, NEPSI
D Cineál lasairdhíonach, NEPSI (seachas gland cábla lasair-dhíonach)
10 Roghanna Breise
D Gléas iontrála cábla lasairdhíonach
E Feiste iontrála cábla méadaithe sábháilteachta
V Leagan ísealvoltais
S Tithíocht cruach dhosmálta iomlán

Nóta:
Nóta 1: Cóid raon a fhreagraíonn do chomhéadan XG3051T; cóid raoin a fhreagraíonn don leagan lánbhrú XG3051T.
Nóta 2: Ní bhaineann an nasc bhfolús DIN 28403 KF16 / ISO 2861 ach le raonta laistigh de 2.5 bar.

Mír Cur síos
Ábhair Diaphragm: cruach dhosmálta 316L, Hastelloy C
Ceangal próisis: cruach dhosmálta 316L
Sreabhán líonadh: ola silicone
Tithíocht tarchuradóra: Cóimhiotal alúmanaim le sciath roisín eapocsa
Fáinne séala tithíochta: rubar nítríle (NBR)
Ainmchlár: 304 cruach dhosmálta
Meáchan 1.6kg (gan LCD, lúibín gléasta, agus nasc próisis)
Rátáil Cosanta Imfhálú IP67


Sceideal Comhoiriúnachta Leictreamaighnéadacha

Níl. Mír Tástála Bunchaighdeán Coinníoll Tástála Leibhéal Feidhmíochta
1 Astaíocht Radaithe (Imfhálú) GB/T 9254-2008 Tábla 5 30 MHz~1000 MHz Pas
2 Astaíocht Seolta (Calafort Cumhachta DC) GB/T 9254-2008 Tábla 1 0.15 MHz~30 MHz Pas
3 Díolúine ESD GB/T 17626.2-2006 4 kV (Teagmháil) / 8 kV (Aer) B
4 Díolúine Réimse Leictreamaighnéadach RF GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Minicíocht Cumhacht Díolúine Réimse Maighnéadach GB/T 17626.8-2006 30 A/m A
6 Leictreachas Neamhbhuan Neamhbhuan / Díolúine Pléasctha GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Díolúine borrtha GB/T 17626.5-2008 1 kV (líne go líne) / 2 kV (líne go talamh) (1.2/50 碌s) B
8 RF Díolúine Suaitheadh Déanta de bharr Allamuigh GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Nóta:
(1) Leibhéal Feidhmíochta A: Coinnítear gnáthfheidhmíocht laistigh de theorainneacha na sonraíochtaí teicniúla le linn tástála.
(2) Leibhéal Feidhmíochta B: D’fhéadfadh díghrádú sealadach nó cailleadh feidhme/feidhmíochta tarlú le linn tástála, le féin-aisghabháil. Níl aon athrú ar na coinníollacha oibriúcháin iarbhír, ar an gcuimhne agus ar na sonraí.
